特性：
- 采用自力式平面滑動接觸，動觸頭由兩個觸片組成，無固定間隙、無觸頭座，能使每對觸頭的接觸壓力一致。
- 采用層疊式結構，觸頭數量可根據需要增減。
- 體積小、結構簡單、操作靈活、安全可靠。
執行標準：GB14048.5-2001
產品概述&應用領域
F10型系列輔助開關主要作為各種高壓斷路器、高壓隔離開關電動操作機構控制回路中的分、合閘信號控制、聯鎖保護接點，也可作為轉換開關、組合開關使用。
技術參數
|
額定電壓 |
AC 220V/380V |
||
|
DC 110V/220V |
|||
|
額定電流 |
10A |
||
|
額定開斷電流 |
AC-15 |
220V(相電壓） |
10A |
|
DC-13 |
220V,T=20ms |
3A |
|
|
110V,T=20ms |
6A |
||
|
角度 |
轉動角度 |
360° |
|
|
工作角度 |
90° |
||
|
閉合狀態下開點電阻 |
≥1MΩ |
|
|
工頻耐壓 |
AC2000V,1min |
|
|
電（機）壽命 |
30000次 |
|
|
主軸尺寸 |
8mm×8mm |
|
|
6mm×6mm |
||
|
環境 |
海拔高度 |
≤3000m |
|
溫度 |
-40℃~+40℃ |
|
|
濕度 |
≤90% |
|
?

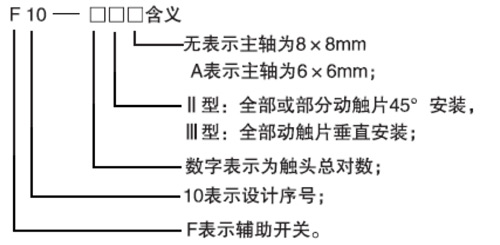

型號規格

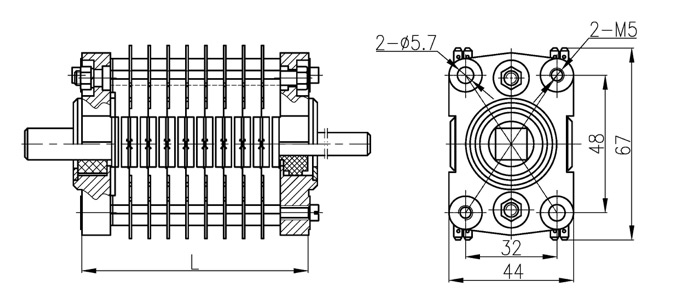

外形圖、接線圖、安裝尺寸
?
| 型號 | F10-4 | F10-8 | F10-12 | F10-16 | F10-26 |
| 觸頭數 | 2開2閉 | 4開4閉 | 6開6閉 | 8開8閉 | 13開13閉 |
| 長度(L) | 47 | 61 | 75 | 89 | 124 |
]]>
