& http://www.diyixs.com Sat, 27 Jan 2024 06:24:57 +0000 zh-CN hourly 1 https://wordpress.org/?v=4.8.9 3kV – 40.5kV 高壓帶電顯示器DXN15-Q http://www.diyixs.com/product/3kv-40-5kv-highvoltageindicatordxn15-q/ http://www.diyixs.com/product/3kv-40-5kv-highvoltageindicatordxn15-q/#respond Thu, 20 Jun 2019 08:01:42 +0000 http://www.diyixs.com/?post_type=product&p=1213 概述

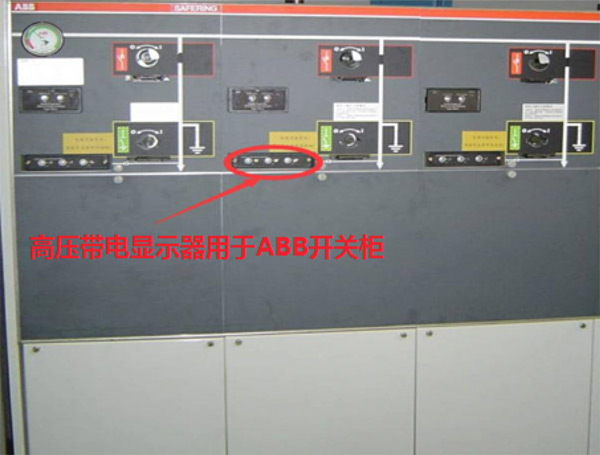

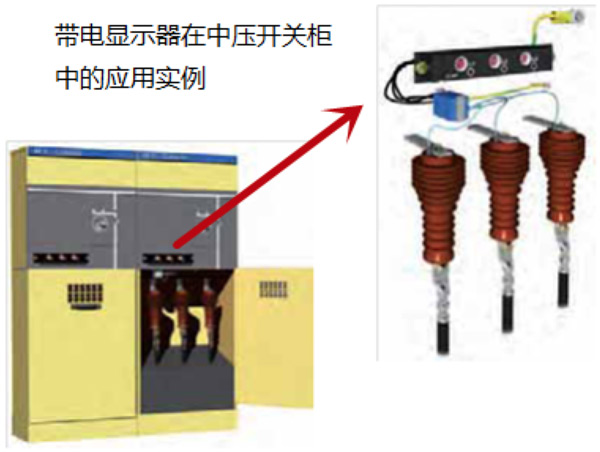

運用于中壓開關柜的帶電顯示器

DXN 系列帶電顯示系統（VPIS）通過在中壓開關柜中安裝電容分壓器來實現帶電顯示的功能。DXN15-Q可帶電更換顯示器主體，方便維護。



帶電顯示器（POTENTIAL INDICATOR）可向電磁鎖裝置輸出聯鎖信號來關閉開關把手以達到防止電氣誤操作和人員進入帶電區域的作用。



產品特征

  • 三相帶電顯示系統
  • 可通過繼電器的信號輸出控制聯鎖裝置
  • 配合相位識別器使用可進行核相
  • 增設自檢/驗電功能，具備輔助電源指示燈
  • 標稱電壓范圍：3kV-40.5kV
  • 工作頻率：50Hz/60Hz
  • 顯示帶電的電壓閾值：U>0.40 x Un
  • 顯示不帶電的電壓閾值：U<0.15 x Un
  • 過壓保護的電壓閾值：<0.30 x Un
  • 分壓器電容值：14pF，或由客戶定制
  • 工作溫度：-25°C 到 +40°C
  • 絕緣等級：AC 2kV， 1min
  • 產品尺寸(L×W×D)：95x46x130mm
  • 可帶電更換顯示器主體，方便維護

技術參數

執行標準 GB_25081-2010
工作頻率 50Hz/60Hz
標稱電壓 3-3.6kV
6-7.2kV
10-12kV
20-24kV
35-40.5kV
分壓器電容值 14pF，或由客戶定制
顯示帶電的電壓閾值 U>0.40 x Unmin
顯示不帶電的電壓閾值 U<0.15 x Unmin
過壓保護的電壓閾值 U<0.30 x Unmin
閉鎖繼電器輸出節點 最大切換電壓 250V
持續電流 16A
輔助電源 AC/DC 24-230V
工作溫度 -25℃-+40℃
工作濕度 ＜95%
絕緣等級 2kV,1min

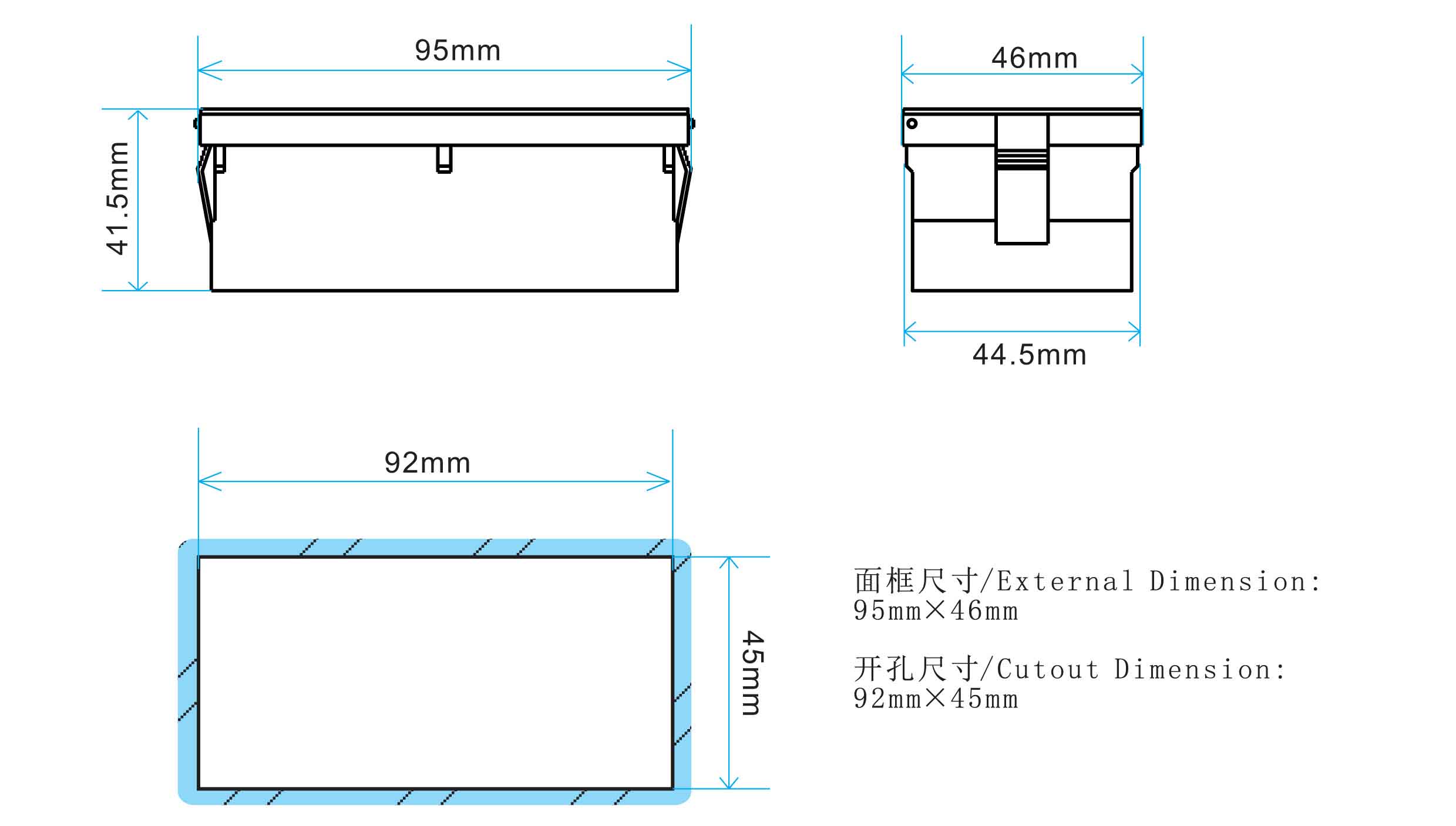

外觀尺寸 (WxHxD) 95x46x130mm
安裝尺寸 (WxHxD) 開口尺寸92x45mm

建議深度130mm
配線長度 2米，或由客戶定制

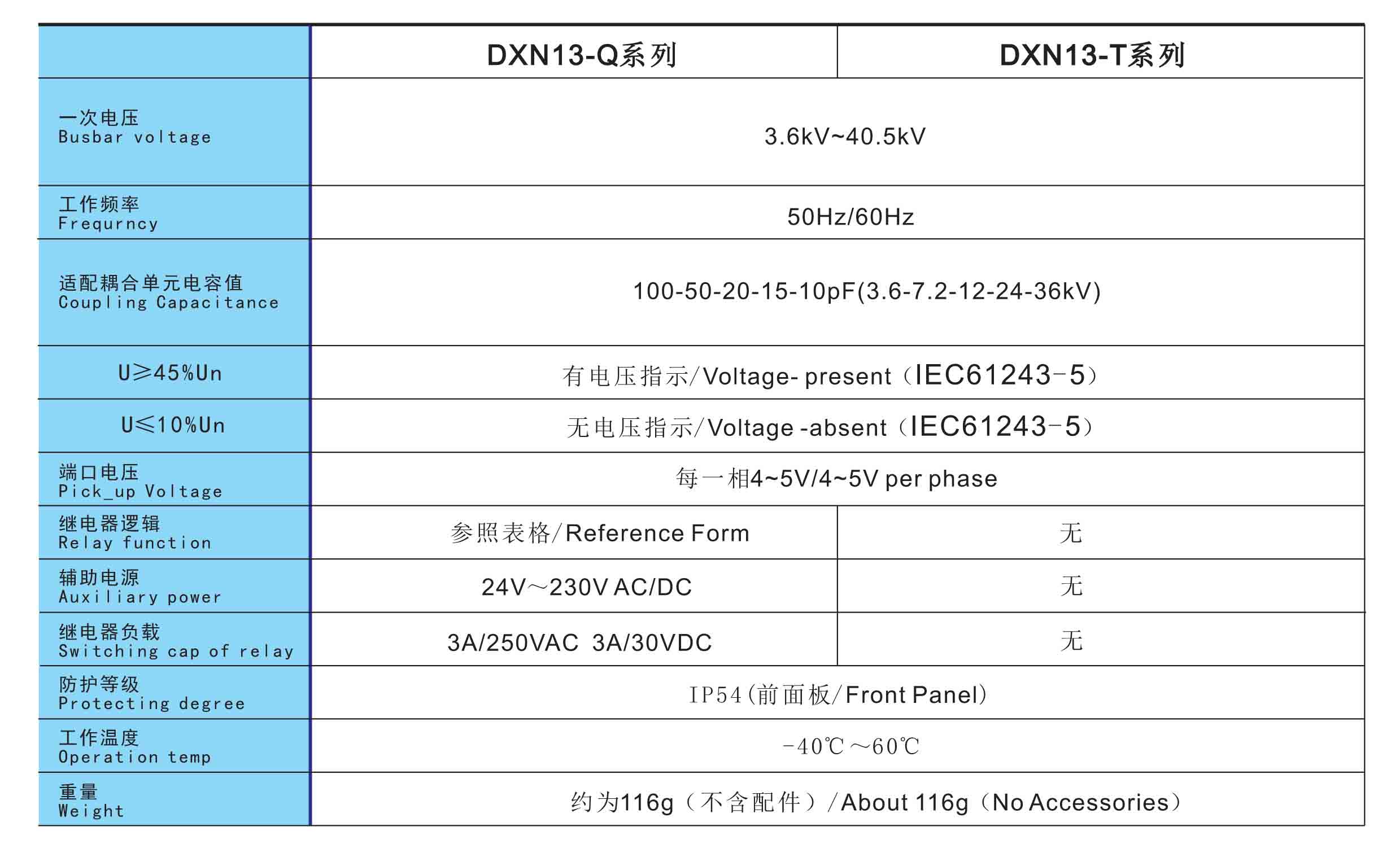

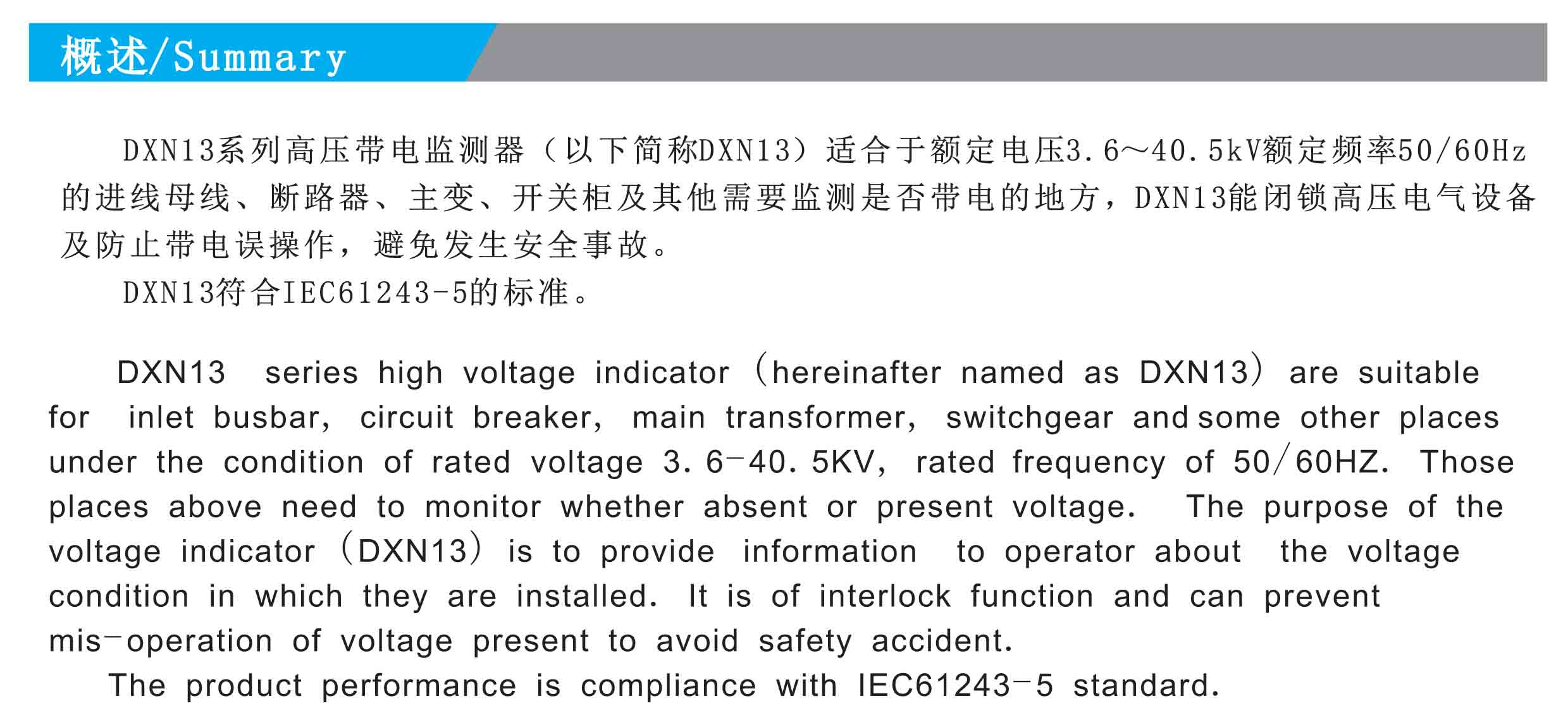

]]> http://www.diyixs.com/product/3kv-40-5kv-highvoltageindicatordxn15-q/feed/ 0 高壓帶電顯示器 DXN13-Q http://www.diyixs.com/product/hvindicator-dxn13-q/ http://www.diyixs.com/product/hvindicator-dxn13-q/#respond Thu, 30 May 2019 05:24:19 +0000 http://www.diyixs.com/?post_type=product&p=1202 3kV – 40.5kV 帶電顯示器—DXN13-Q

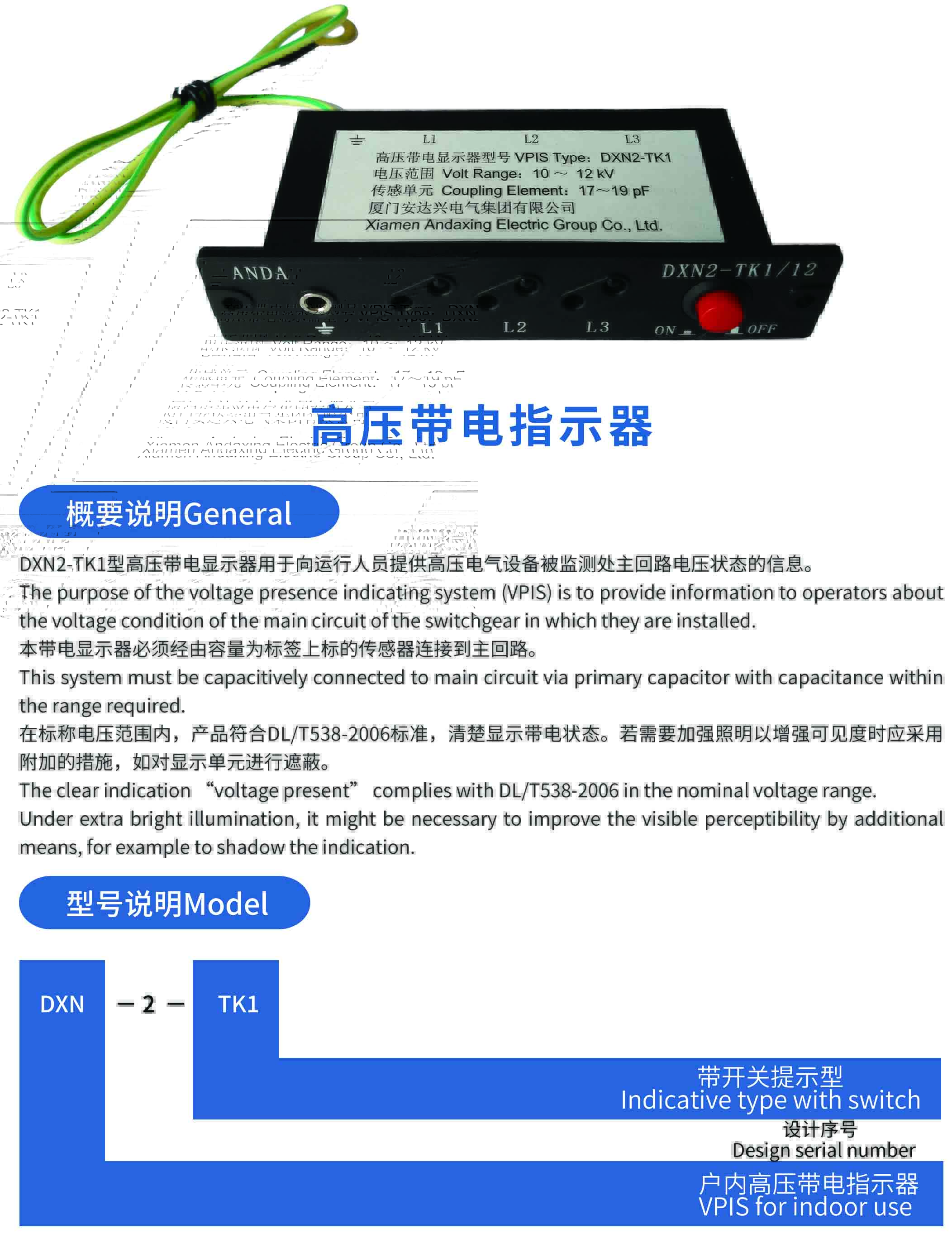

]]> http://www.diyixs.com/product/hvindicator-dxn13-q/feed/ 0 高壓帶電顯示器 DXN2-TK1 http://www.diyixs.com/product/hvindicator-dxn2-tk1/ http://www.diyixs.com/product/hvindicator-dxn2-tk1/#respond Thu, 30 May 2019 01:25:04 +0000 http://www.diyixs.com/?post_type=product&p=1197 3-40.5kV Live Voltage Indicating System for Cubicles—DXN2-TK1







]]> http://www.diyixs.com/product/hvindicator-dxn2-tk1/feed/ 0 高壓帶電顯示器 DXN2-Q http://www.diyixs.com/product/dxn2-q/ http://www.diyixs.com/product/dxn2-q/#respond Sat, 10 Feb 2018 00:52:15 +0000 http://andaxing.shejiku.net/?post_type=product&p=589 3kV – 40.5kV 高壓帶電閉鎖裝置–—DXN2-Q

關鍵技術指標/產品特征

概述

運用于中壓開關柜的帶電顯示器

DXN 系列帶電顯示系統（VPIS）通過在中壓開關柜中安裝電容分壓器來實現帶電顯示的功能。

高壓閉鎖裝置必須要與高壓帶電顯示器配合使用，以達到向電磁鎖裝置輸出聯鎖信號的功能，使其自動關閉開關手柄以防止發生電氣誤操作和人員進入帶電區域。



產品特征

  • 本產品為聯鎖信號輸出單元，必須與高壓帶電顯示器（DXN2-T）配合使用，才能實現閉鎖顯示功能和向電磁鎖裝置輸出聯鎖信號以實現自鎖。
  • 標稱電壓：3kV- 40.5kV
  • 工作頻率：50/60Hz
  • 工作溫度：-25°C to +40°C
  • 絕緣等級: AC 2kV, 1min

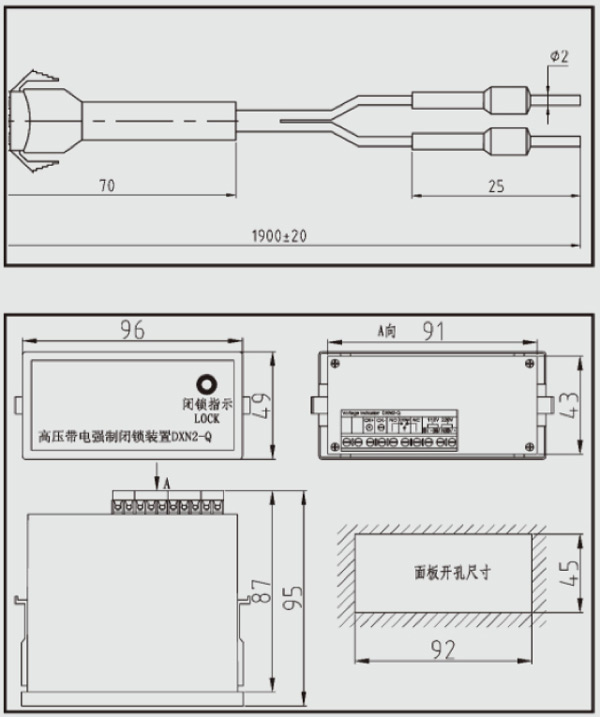

  • 外觀尺寸(L×W×D) 96x49x95mm



技術參數

執行標準 DL/T538-2006
工作頻率 50Hz/60Hz
閉鎖繼電器輸出節點 10A/250V AC
10A/30V DC
輔助電源 DC24V、DC48V
AC/DC 110/220V
工作溫度 -25℃-+40℃
工作濕度 ＜95%
絕緣強度 2kV，1min
外觀尺寸(WxHxD) 96x49x95 mm
安裝尺寸(WxHxD) 92x45x87 mm
配線長度 1.9 米

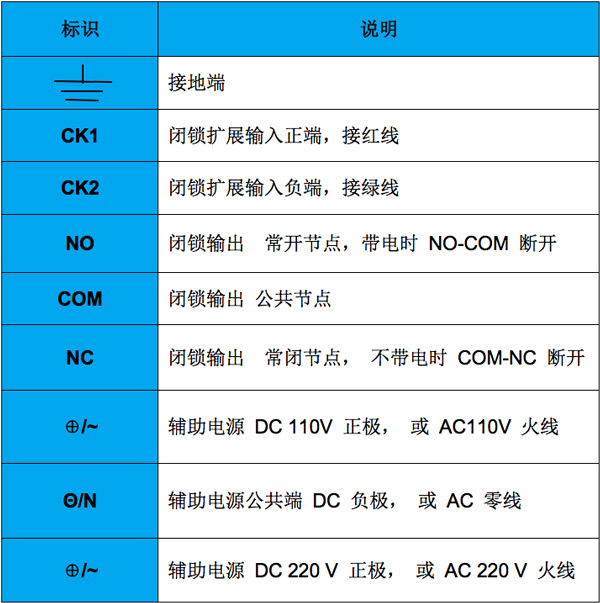

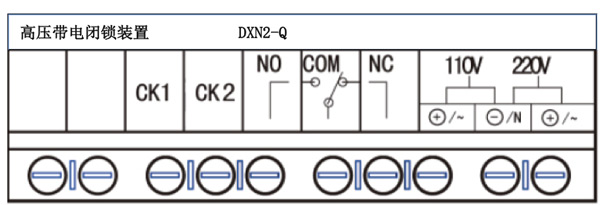

接線示意圖

訂購信息

]]> http://www.diyixs.com/product/dxn2-q/feed/ 0 高壓帶電顯示器 DXN8-Q http://www.diyixs.com/product/dxn8-q/ http://www.diyixs.com/product/dxn8-q/#respond Sat, 10 Feb 2018 00:44:07 +0000 http://andaxing.shejiku.net/?post_type=product&p=621 3kV – 40.5kV 帶電顯示器—DXN8-Q?

關鍵技術指標/產品特征

概述

運用于中壓開關柜的帶電顯示器

DXN 系列帶電顯示系統（VPIS）通過在中壓開關柜中安裝電容分壓器來實現帶電顯示的功能。



帶電顯示器（POTENTIAL INDICATOR）可向電磁鎖裝置輸出聯鎖信號來關閉開關把手以達到防止電氣誤操作和人員進入帶電區域的作用。

?





產品特征

  • 三相帶電顯示系統
  • 可通過繼電器的信號輸出控制聯鎖裝置
  • 配合相位識別器使用可進行核相
  • 增設自檢/驗電功能，具備輔助電源指示燈
  • 標稱電壓范圍：3kV-40.5kV
  • 工作頻率：50Hz/60Hz
  • 顯示帶電的電壓閾值：U>0.40 x Un
  • 顯示不帶電的電壓閾值：U<0.15 x Un
  • 過壓保護的電壓閾值：<0.30 x Un
  • 分壓器電容值：14pF，或由客戶定制
  • 工作溫度：-25°C 到 +40°C
  • 絕緣等級：AC 2kV， 1min
  • 產品尺寸(L×W×D)：96x49x77mm



技術參數

執行標準 DL/T538-2006
工作頻率 50Hz/60Hz
標稱電壓 3-3.6kV
6-7.2kV
10-12kV
20-24kV
35-40.5kV
分壓器電容值 14pF，或由客戶定制
顯示帶電的電壓閾值 U>0.40 x Unmin
顯示不帶電的電壓閾值 U<0.15 x Unmin
過壓保護的電壓閾值 U<0.30 x Unmin
閉鎖繼電器輸出節點 最大切換電壓 250V
持續電流 16A
輔助電源 AC/DC 24-230V
工作溫度 -25℃-+40℃
工作濕度 ＜95%
絕緣等級 2kV,1min

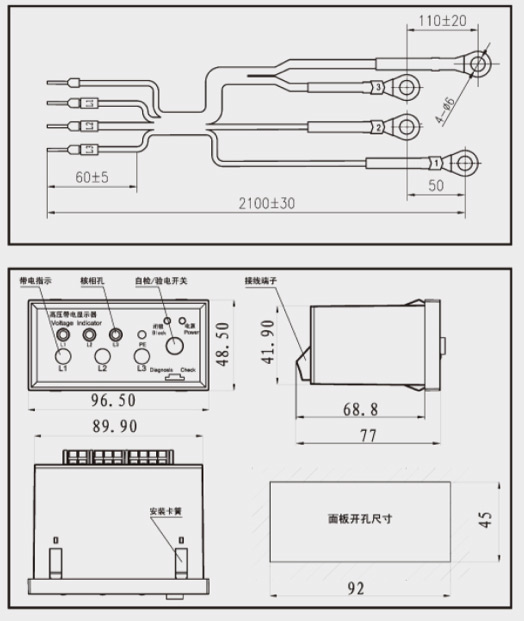

外觀尺寸 (WxHxD) 96x49x77 mm
安裝尺寸 (WxHxD) 92x45x69 mm
配線長度 2米，或由客戶定制

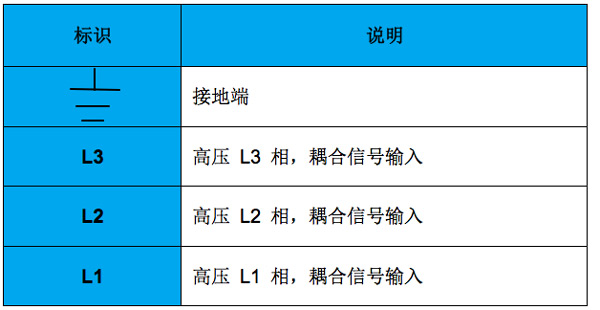

接線示意圖

標識 說明
接地端
信號輸入 L3 高壓L3 相，耦合信號輸入
L2 高壓 L2 相，耦合信號輸入
L1 高壓 L1 相，耦合信號輸入
閉鎖輸出 NC 帶電輸出? 常閉節點 顯示帶電時，閉鎖燈亮，NO-COM 斷開， NC-COM 導通；顯示不帶電時反之。
COM 帶電輸出? 公共節點
NO 帶電輸出? 常開節點
Power AC/DC 24-230V 輔助電源輸入端，交直流通用，無極性

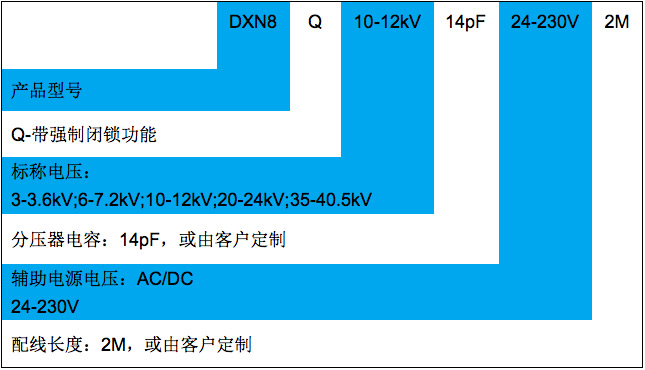

訂購說明

]]> http://www.diyixs.com/product/dxn8-q/feed/ 0 高壓帶電顯示器 DXN7-T http://www.diyixs.com/product/dxn7-t/ http://www.diyixs.com/product/dxn7-t/#respond Sat, 10 Feb 2018 00:38:47 +0000 http://andaxing.shejiku.net/?post_type=product&p=615 3-40.5kV 帶電顯示器—DXN7-T

關鍵技術指標/產品特征

概述

運用于中壓開關柜的帶電顯示器

DXN 系列帶電顯示系統（VPIS）通過在中壓開關柜中安裝電容分壓器來實現帶電顯示的功能。



產品特征

  • 三相帶電顯示系統
  • 配合相位識別器可進行核相
  • 內置限壓保護功能
  • 標稱電壓范圍：3kV- 40.5kV
  • 工作頻率： 50/60Hz
  • 顯示帶電的電壓閾值： U>0.40 x Unmin
  • 顯示不帶電的電壓閾值： U<0.15 x Unmax
  • 過壓保護的電壓閾值：<0.30 x Unmin
  • 分壓器電容值：27pF 或由客戶定制
  • 工作溫度： -25°C – +40°C
  • 絕緣等級：AC 2kV，1min
  • 產品尺寸 (L×W×D)：70x35x38mm

技術參數

執行標準 DL/T538-2006
工作頻率 50Hz/60Hz
標稱電壓 3-3.6kV
6-7.2kV
10-12kV
20-24kV
35-40.5kV
分壓器電容 27pF，或由客戶定制
顯示帶電的電壓閾值 U>0.40 x Unmin
顯示不帶電的電壓閾值 U<0.15 x Unmax
過壓保護的電壓閾值 U<0.30 x Unmin
工作溫度 -25℃ – +40℃
工作濕度 ＜95%
絕緣等級 2kV，1min
防護等級 IP20
外觀尺寸(WxHxD) 70x35x38 mm
安裝尺寸(WxHxD) 55x31x31 mm
(安裝螺釘孔距 64mm)
配線長度 配線A： L1=960mm；L2=1070mm； L3=1180mm，或由客戶定制

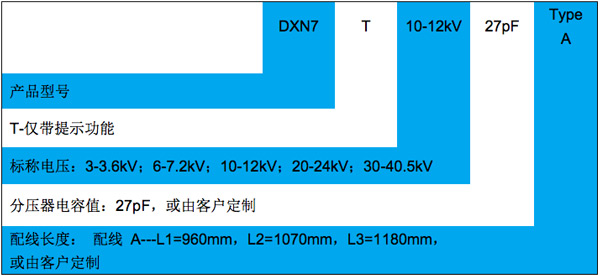

訂購說明

]]> http://www.diyixs.com/product/dxn7-t/feed/ 0 高壓帶電顯示器 DXN5-T http://www.diyixs.com/product/dxn5-t/ http://www.diyixs.com/product/dxn5-t/#respond Sat, 10 Feb 2018 00:24:09 +0000 http://andaxing.shejiku.net/?post_type=product&p=607 3-40.5kV 帶電顯示器—DXN5-T

關鍵技術指標/產品特征：

概述

運用于中壓開關柜的帶電顯示器

DXN 系列帶電顯示系統（VPIS）通過在中壓開關柜中安裝電容分壓器來實現帶電顯示的功能。

?

產品特征

  • 三相帶電顯示系統
  • 配合相位識別器可進行核相
  • 內置限壓保護功能
  • 最大承載電流50A
  • 標稱電壓范圍：3kV- 40.5kV
  • 工作頻率： 50/60Hz
  • 顯示帶電的電壓閾值： U>0.40 x Unmin
  • 顯示不帶電的電壓閾值： U<0.15 x Unmax
  • 過壓保護的電壓閾值：<0.30 x Unmin
  • 分壓器電容值：18pF 或由客戶定制
  • 工作溫度： -25°C – +40°C
  • 絕緣等級: AC 2kV, 1min
  • 產品尺寸 (L×W×D)：130x28x52mm



技術參數

執行標準 IEC61958-2000
工作頻率 50Hz/60Hz
標稱電壓 3-6kV
6-12kV
10-24kV
24-40.5kV
分壓器電容值 18pF，或由客戶定制
顯示帶電的電壓閾值 U>0.45 x Unmin
顯示不帶電的電壓閾值 U<0.10 x Unmax
過壓保護的電壓閾值 U<0.30 x Unmin
工作溫度 -25℃ – +40℃
工作濕度 ＜95%
絕緣等級 2kV，1min
防護等級 IP20

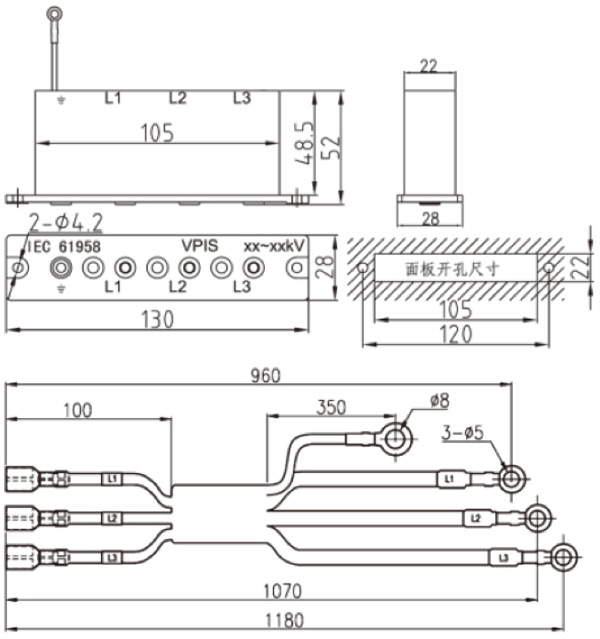

外觀尺寸 (WxHxD) 130x28x52 mm
安裝尺寸 (WxHxD) 105x22x48.5 mm
(安裝螺釘孔距 120mm)
配線長度 配線A： L1=960mm；L2=1070mm； L3=1180mm，或由客戶定制





?

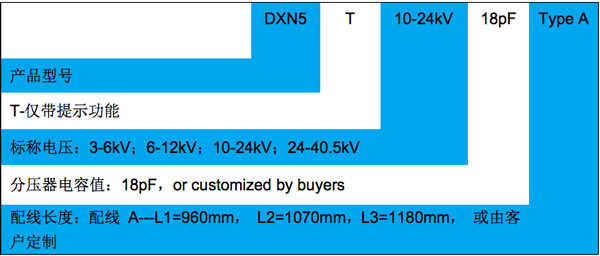

訂購說明

]]> http://www.diyixs.com/product/dxn5-t/feed/ 0 高壓帶電顯示器 DXN3-T http://www.diyixs.com/product/dxn3-t/ http://www.diyixs.com/product/dxn3-t/#respond Sat, 10 Feb 2018 00:18:45 +0000 http://andaxing.shejiku.net/?post_type=product&p=602 3-40.5kV 帶電顯示器—DXN3-T

關鍵技術指標/產品特征：

概述

運用于中壓開關柜的帶電顯示器

DXN 系列帶電顯示系統（VPIS）通過在中壓開關柜中安裝電容分壓器來實現帶電顯示的功能。

?

產品特征

  • 三相帶電顯示系統
  • 配合相位識別器可進行核相
  • 標稱電壓范圍：3kV- 40.5kV
  • 工作頻率： 50/60Hz
  • 顯示帶電的電壓閾值： U>0.40 x Unmin
  • 顯示不帶電的電壓閾值： U<0.15 x Unmax
  • 分壓器電容值：8pF 或由客戶定制
  • 工作溫度： -25°C – +40°C
  • 絕緣等級: AC 2kV, 1min
  • 產品尺寸 (L×W×D)：130x30x55mm



技術參數

執行標準 DL/T538-2006
工作頻率 50Hz/60Hz
標稱電壓 3-3.6kV
6-7.2kV
10-12kV
20-24kV
35-40.5kV
分壓器電容值 8pF，或由客戶定制
顯示帶電的電壓閾值 U>0.40 x Unmin
顯示不帶電的電壓閾值 U<0.10 x Unmax
工作溫度 -25℃ – +40℃
工作濕度 ＜95%
絕緣等級 2kV,1min
防護等級 IP20
外形尺寸 (WxHxD) 130x30x55 mm
安裝尺寸 (WxHxD) 105x25x52 mm

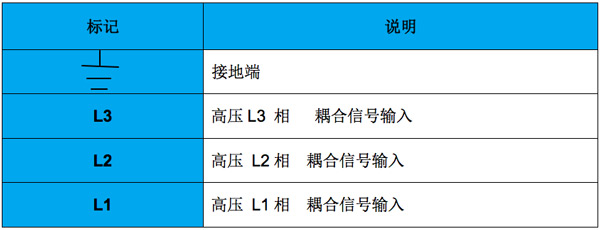

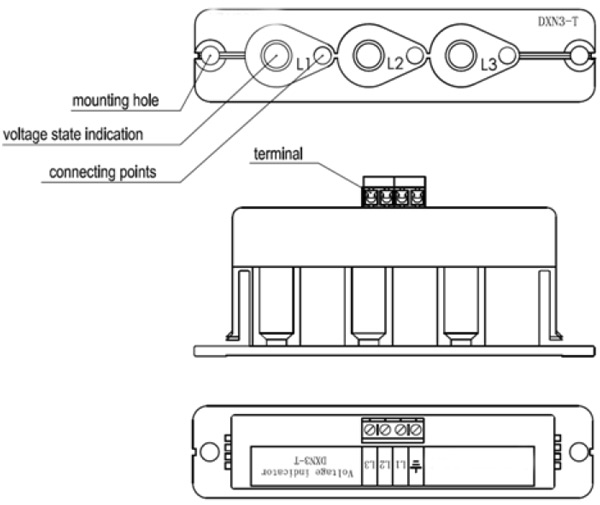

接線示意圖

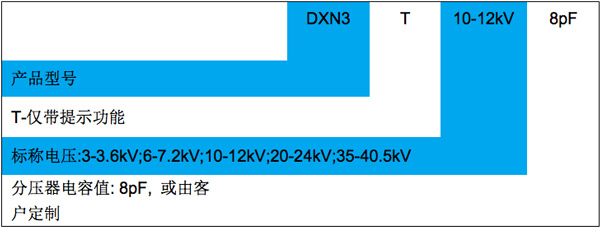

訂購說明

]]> http://www.diyixs.com/product/dxn3-t/feed/ 0 高壓帶電顯示器 DXN1-T http://www.diyixs.com/product/dxn1-t/ http://www.diyixs.com/product/dxn1-t/#respond Sat, 10 Feb 2018 00:16:34 +0000 http://andaxing.shejiku.net/?post_type=product&p=584 3kV – 40.5kV 帶電顯示器—DXN1-T

關鍵技術指標/產品特征：

概述：

運用于中壓開關柜的帶電顯示器

DXN 系列帶電顯示系統（VPIS）通過在中壓開關柜中安裝電容分壓器來實現帶電顯示的功能。

產品特征：



  • 三相帶電顯示系統
  • 配合相位識別器可進行核相
  • 標稱電壓范圍：3kV- 40.5kV
  • 工作頻率： 50/60Hz
  • 顯示帶電的電壓閾值： U>0.40 x Unmin
  • 顯示不帶電的電壓閾值： U<0.15 x Unmax
  • 過壓保護的電壓閾值： <0.30 x Unmin
  • 分壓器電容值：14pF 或由客戶定制
  • 工作溫度： -25°C to +40°C
  • 絕緣等級: AC 2kV, 1min
  • 產品尺寸 (L×W×D)： 96x49x95mm





技術參數：

執行標準 DL/T538-2006
工作頻率 50Hz/60Hz
標稱電壓 3-3.6kV
6-7.2kV
10-12kV
20-24kV
35-40.5kV
分壓器電容值 14pF，或由客戶定制
顯示帶電的電壓閾值 U>0.40 x Unmin
顯示不帶電的電壓閾值 U<0.15 x Unmax
過壓保護的電壓閾值 U<0.30 x Unmin
工作溫度 -25℃-+40℃
工作濕度 ＜95%
絕緣等級 2Kv，1min
防護等級 IP20
外形尺寸(WxHxD) 96x49x95 mm
安裝尺寸((WxHxD) 92x45x87 mm
配線長度 標配2M，或由客戶定制

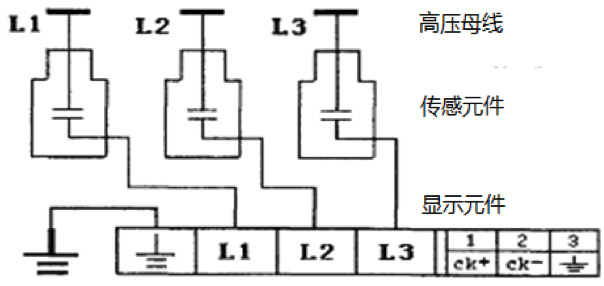

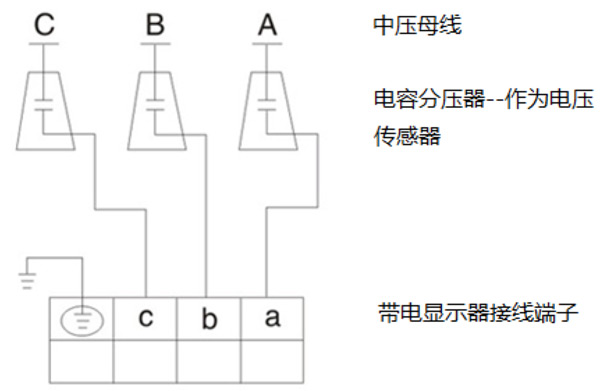

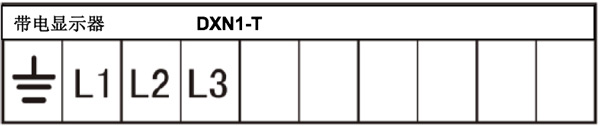

接線示意圖

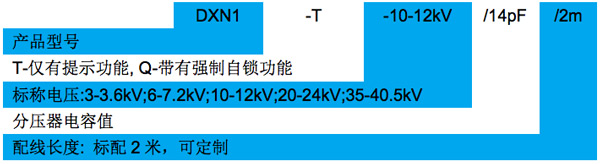

訂購說明
