產品主要功能

1．在線監測線路短路故障、接地故障、過流、斷線、偷盜、節點溫度、負荷電流、缺相、停電、送電、線路帶電指示、配變監測、用戶分界故障終端、采集線路實時數據、覆冰監測、風速監測、開關兼容等。
2．監測線路負荷電流，并在系統中心顯示電流變化的曲線。
3．監測架空線路、電纜線路或節點的溫度。
4．可以作為供電線路維護智能巡檢系統，監測維護人員是否按時對所轄線路巡檢。
5．軟硬件具有雙向傳輸功能，因此可以在計算機終端隨時調傳查看現場最新數據。
6．可以根據用戶需求，監測線路其他參數。
7. 遙測(遙測信息)：遠程測量。采集并傳送運行參數，包括各種電氣量（線路上的電流、頻率、溫度等量值） 和負荷潮流等。
遙信(遙信信息)：遠程信號。當出現故障時，采集并傳當前狀態信息返回中心確認狀態。
遙調(遙調信息)：遠程調節。接受并執行遙調命令，對遠程的控制量設備進行遠程調試。

一、短路故障指示

B相2、5、8指示燈亮，C相3、6、9指示燈亮，但是11、12卻不亮

因此可以判斷D點位置出現短路故障

二、接地故障指示

C相3、6、9指示燈亮，但是12卻不亮

因此可以判斷D點位置出現接地故障

連接到手機

手機實時顯示故障狀態

技術參數

額定電壓3.6-40.5KV 額定電流 3150A

—EKL4B

短路和接地故障指示器廣泛運用于3kV-40.5kV 的配電系統，各種環網柜，開關柜以及電纜分支箱中。通過分別監測三相的線電流和短路電流，該指示器可以顯示短路故障，通過監測零序電流，該指示器可以顯示接地故障。該故障指示器可通過視覺或聽覺報警器來幫助巡檢人員快速找到短路或接地故障發生的位置。

短路故障報警指示：

短路故障傳感器分別安裝在三相線路上，用以監測三相線路的線電流變化情況，當線電流變化量達到或超過短路故障報警閾值（報警閾值可根據用戶的需要來設定）時，短路故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。

?

接地故障報警指示：

接地故障傳感器安裝在三相線路分叉點，用以監測零序電流值的變化，當零序電流變化量達到或超過接地故障報警閾值（報警閾值可根據用戶的需要來設定）時，接地故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。

產品特征：

• 短路和接地探測器由3個單相電流傳感器和1個接地電流傳感器組成
• 短路故障指示：L1，L2，L3 相分各用一個指示燈
• 接地故障指示：用一個指示燈指示
• 通過兩個繼電器觸點進行遠傳指示
• 輔助電源：24V-230V DC/AC 或內置鋰電池，并帶有低電位提醒功能
• 帶有復位/測試按鈕
• 可遠程復位
• 自動復位：7s/8h/12h/24h 供用戶選擇設置

技術參數：

?

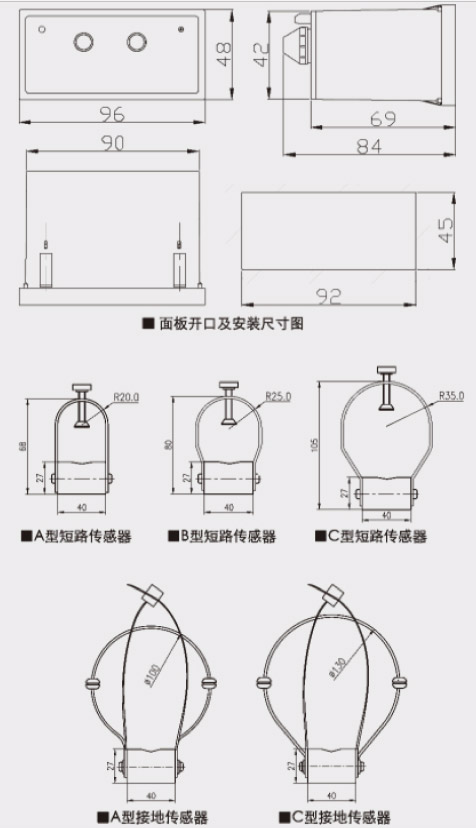

產品尺寸：

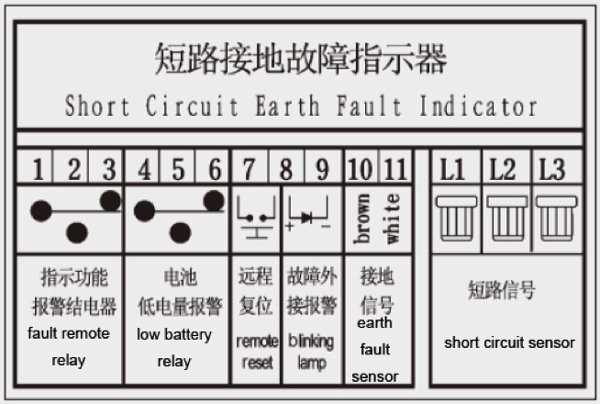

端子接線圖：

端子標識說明：

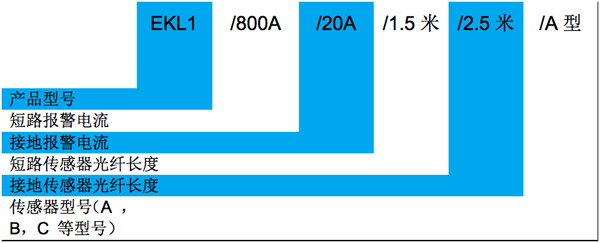

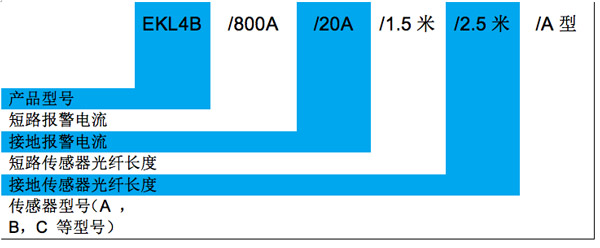

訂單范例：

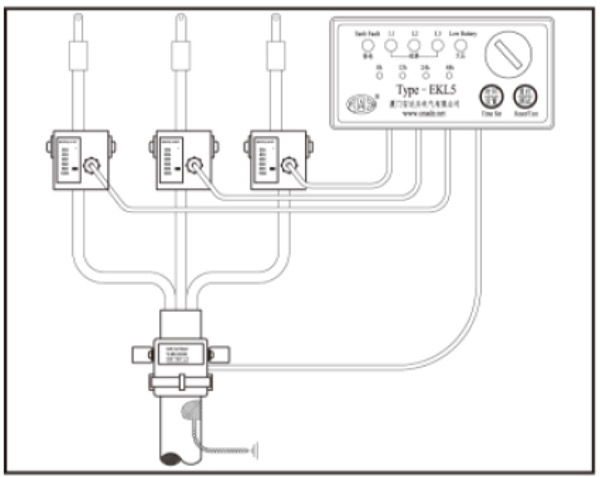

—EKL5

短路和接地故障指示器廣泛運用于3kV-40.5kV 的配電系統，各種環網柜，開關柜以及電纜分支箱中。通過分別監測三相的線電流和短路電流，該指示器可以顯示短路故障，通過監測零序電流，該指示器可以顯示接地故障。該故障指示器可通過視覺或聽覺報警器來幫助巡檢人員快速找到短路或接地故障發生的位置。

短路故障報警指示：

短路故障傳感器分別安裝在三相線路上，用以監測三相線路的線電流變化情況，當線電流變化量達到或超過短路故障報警閾值（報警閾值可根據用戶的需要來設定）時，短路故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。

?

接地故障報警指示：

接地故障傳感器安裝在三相線路分叉點，用以監測零序電流值的變化，當零序電流變化量達到或超過接地故障報警閾值（報警閾值可根據用戶的需要來設定）時，接地故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。

產品特征：

• 短路和接地探測器由3個單相電流傳感器和1個接地電流傳感器組成
• 短路故障指示：L1，L2，L3 相分各用一個指示燈
• 接地故障指示：用一個指示燈指示
• 通過兩個繼電器觸點進行遠傳指示
• 輔助電源：24V-230V DC/AC 或內置鋰電池，并帶有低電位提醒功能
• 帶有復位/測試按鈕
• 可遠程復位
• 自動復位：8h/12h/24h/48h 供用戶選擇設置

技術參數：

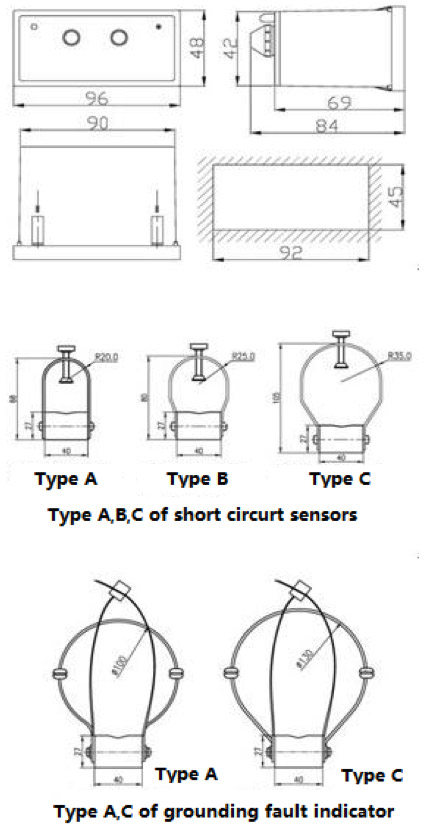

產品尺寸：

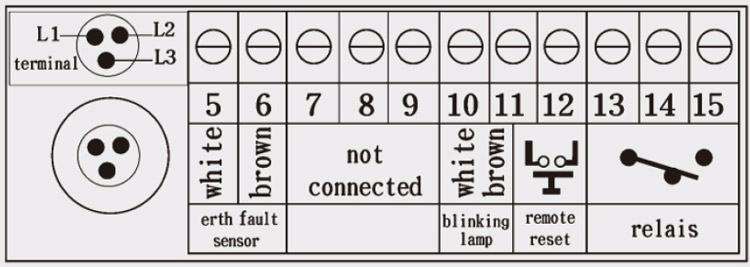

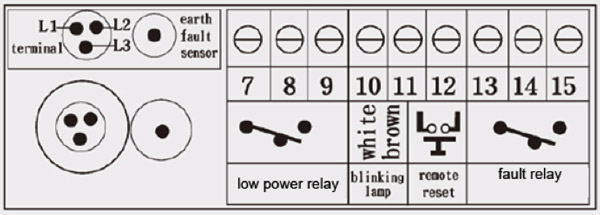

端子接線圖：

端子標識說明：

訂購說明

短路和接地故障指示器廣泛運用于3kV-40.5kV 的配電系統，各種環網柜，開關柜以及電纜分支箱中。該故障指示器可以通過視覺或聽覺報警器來顯示三相線電流和短路電流的測量結果，以幫助巡檢人員快速找到短路或接地故障發生的位置。
短路故障報警指示
短路故障傳感器分別安裝在三相線路上，用以監測三相線路的線電流變化情況，當線電流變化量達到或超過短路故障報警閾值（報警閾值可根據用戶的需要來設定）時，短路故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。

接地故障報警指示

接地故障傳感器安裝在三相線路分叉點，用以監測零序電流值的變化，當零序電流變化量達到或超過接地故障報警閾值（報警閾值可根據用戶的需要來設定）時，接地故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。

接地故障報警指示

接地故障傳感器安裝在三相線路分叉點，用以監測零序電流值的變化，當零序電流變化量達到或超過接地故障報警閾值（報警閾值可根據用戶的需要來設定）時，接地故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。

?

產品特征

• 短路和接地探測器由3個單相電流傳感器和1個接地電流傳感器組成
• 短路故障指示：L1，L2，L3 三相共用一個指示燈
• 接地故障指示：用一個指示燈指示
• 通過兩個繼電器觸點進行遠傳指示
• 輔助電源：24V-230V DC/AC 或內置鋰電池，并帶有低電位提醒功能
• 帶有復位/測試按鈕
• 可遠程復位
• 自動復位：7s/8/12/24h 供用戶選擇設置

技術參數

?

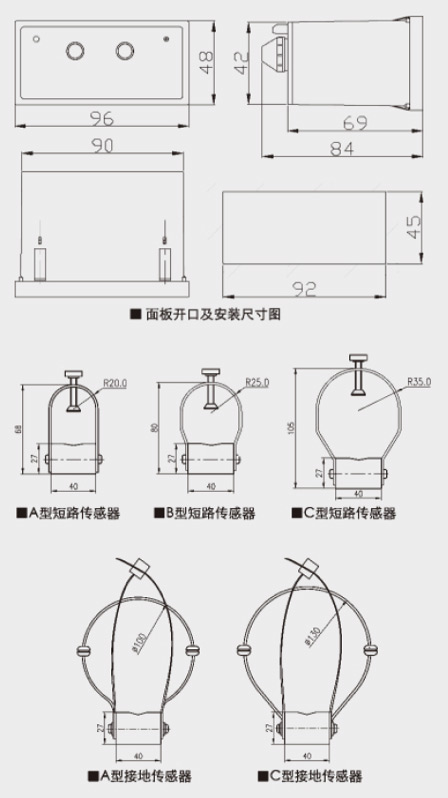

產品尺寸

訂購信息
