概述
ADDC系列電動操作機構用于各種中壓開關柜和環網柜中，對儲能機構進行電動儲能以實現電動分合閘，可實現各類開關的電動操作。產品配置了電機單元、傳動裝置、控制單元、插接線單元。
? 遠程/ 就地切換及就地分、合閘操作。
? 負荷開關狀態、接地開關狀態、熔斷器狀態的就地指示及遙信。
? 接線采用插接線方式用戶只需按圖標識插接線，幾分鐘即可完成繁瑣的二次接線工作。
型號命名方式
AD DC 2 – A / AC220
AD—安達興產品
DC—電動操作機構
2 –設計序號
A—適用SDF模塊
AC220—額定電壓
技術參數
ADDC2系列產品是適用于ABB公司Uniswitch柜各模塊的電動操作機構，其主要元器件均選用國內外知名品牌，各結構件選材精良加工精密，為ABB進行長期配套供應。
| 額定電壓
（VDC） |
額定功率
（W） |
額定電流
（A） |
額定轉速
（r/min） |
額定轉矩
（N.m） |
工作環境溫度（℃） |
| ? ?? 220 |
90 |
??? 0.54 |
3000 |
0.28 |
-40～+40 |
| ? ?? 110 | ??? 1.08 | ||||
| ? ?? 48 | ??? 2.5 | ||||
| ????? 24 | ??? 5.0 |
使用范圍
ADDC2-A： SDF模塊
ADDC2-K： SDC、SMC、SEC模塊
應用實例

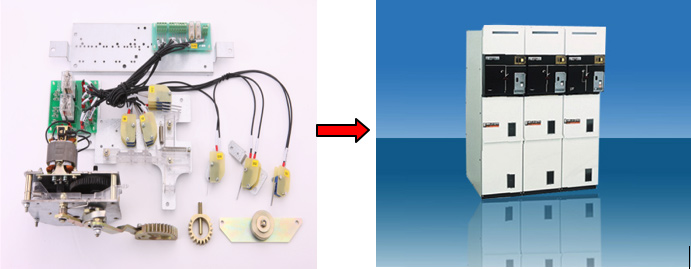

ADDC2-A電動操作機構應用于ABB 公司Uniswitch 柜中SDF模塊
]]>概述
ADDC系列電動操作機構用于各種中壓開關柜和環網柜中，對儲能機構進行電動儲能以實現電動分合閘，可實現各類開關的電動操作。產品配置了電機單元、傳動裝置、控制單元、插接線單元。
? 遠程/ 就地切換及就地分、合閘操作。
? 負荷開關狀態、接地開關狀態、熔斷器狀態的就地指示及遙信。
? 接線采用插接線方式用戶只需按圖標識插接線，幾分鐘即可完成繁瑣的二次接線工作。
型號命名方式
AD DC 1 – V / AC220
AD—安達興產品
DC—電動操作機構
1 –設計序號
V—適用V、SV模塊
AC220—額定電壓
技術參數
ADDC1系列產品是適用于ABB公司Safe柜各模塊的電動操作機構，其主要元器件均選用國內外知名品牌，各結構件選材精良加工精密，為ABB進行長期配套供應。
| 額定電壓
（VDC） |
額定功率
（W） |
額定電流
（A） |
額定轉速
（r/min） |
額定轉矩
（N.m） |
工作環境溫度（℃） | 儲能時間
（s） |
| ? ?? 220 |
65 |
??? 0.6 |
180 |
3.45 |
-40～+40 |
8±1 |
| ? ?? 110 | ??? 1.2 | |||||
| ? ?? 48 | ??? 2.8 | |||||
| ????? 24 | ??? 5.6 |
使用范圍
ADDC1-C： C、SL模塊
ADDC1-F： F模塊
ADDC1-V： V、SV模塊
應用實例

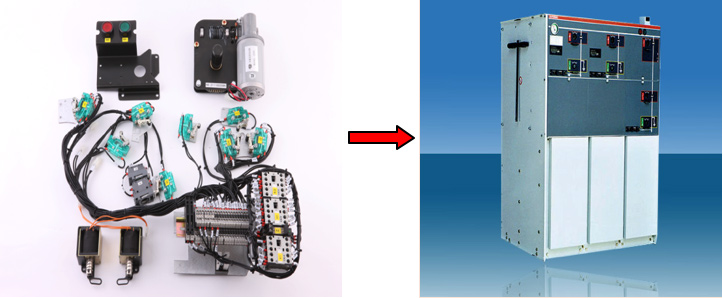

ADDC1-V 電動操作機構應用于 ABB 公司Safe 柜中V、SV模塊
]]>ADDC系列電動操作機構用于各種中壓開關柜和環網柜中，對儲能機構進行電動儲能以實現電動分合閘，可實現各類開關的電動操作。產品配置了電機單元、傳動裝置、控制單元、插接線單元。
? 遠程/ 就地切換及就地分、合閘操作。
? 負荷開關狀態、接地開關狀態、熔斷器狀態的就地指示及遙信。
? 接線采用插接線方式用戶只需按圖標識插接線，幾分鐘即可完成繁瑣的二次接線工作。
型號命名方式
AD DC 1 – F / AC220
AD—安達興產品
DC—電動操作機構
1 –設計序號
F—適用F模塊
AC220—額定電壓
技術參數
ADDC1系列產品是適用于ABB公司Safe柜各模塊的電動操作機構，其主要元器件均選用國內外知名品牌，各結構件選材精良加工精密，為ABB進行長期配套供應。
| 額定電壓
（VDC） |
額定功率
（W） |
額定電流
（A） |
額定轉速
（r/min） |
額定轉矩
（N.m） |
工作環境溫度（℃） | 儲能時間
（s） |
| ? ?? 220 |
65 |
??? 0.6 |
180 |
3.45 |
-40～+40 |
8±1 |
| ? ?? 110 | ??? 1.2 | |||||
| ? ?? 48 | ??? 2.8 | |||||
| ????? 24 | ??? 5.6 |
使用范圍
ADDC1-C： C、SL模塊
ADDC1-F： F模塊
ADDC1-V： V、SV模塊
應用實例

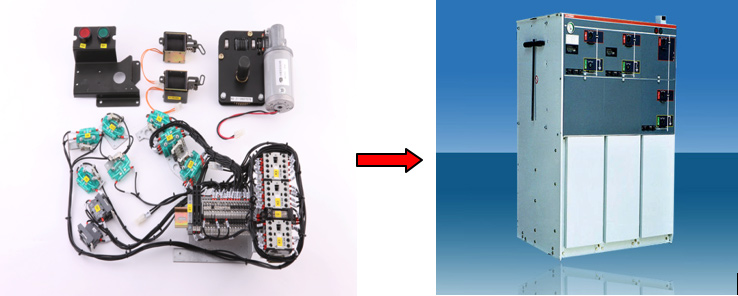

ADDC1-F 電動操作機構應用于 ABB 公司Safe 柜中F模塊
]]>概述
ADDC系列電動操作機構用于各種中壓開關柜和環網柜中，對儲能機構進行電動儲能以實現電動分合閘，可實現各類開關的電動操作。產品配置了電機單元、傳動裝置、插接線單元。
? 遠程/ 就地切換及就地分、合閘操作。
? 負荷開關狀態、接地開關狀態、熔斷器狀態的就地指示。
? 接線采用插接線方式用戶只需按圖標識插接線，幾分鐘即可完成繁瑣的二次接線工作。
型號命名方式
AD DC 4 – Q / AC220
AD—安達興產品
DC—電動操作機構
4 —設計序號
Q—適用施耐德SM6及 SC6的QM柜
AC220—額定電壓
技術參數
ADDC4系列產品是適用于施耐德公司SM6及SC6 負荷開關的電動操作機構，設計理念優先，工藝一流，加工精密，安裝不需調整。電機自主設計，扭矩大，壽命長。傳動裝置主要采用工程塑料制造，經久耐用?？刂撇糠植捎眉删€路板，其主要元器件均采用國內外知名品牌，電氣性能穩定可靠。接線采用差接線方式，大幅提高了使用安裝效率。
使用范圍
ADDC4-Q：適用于施耐德SM6及 SC6的QM柜
ADDC4-I： 適用于施耐德SM6及 SC6的IM柜
應用實例

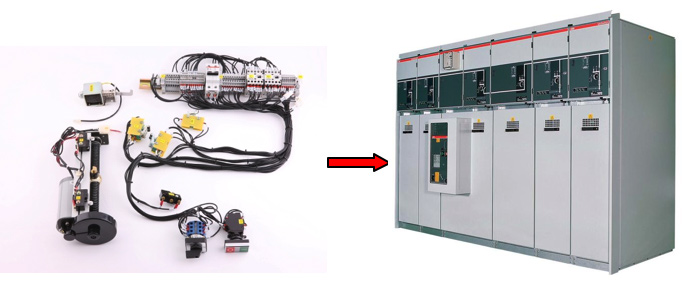

ADDC4-Q電動操作機構應用于施耐德公司SM6及 SC6的QM柜
]]>概述
ADDC系列電動操作機構用于各種中壓開關柜和環網柜中，對儲能機構進行電動儲能以實現電動分合閘，可實現各類開關的電動操作。產品配置了電機單元、傳動裝置、插接線單元。
? 遠程/ 就地切換及就地分、合閘操作。
? 負荷開關狀態、接地開關狀態、熔斷器狀態的就地指示。
? 接線采用插接線方式用戶只需按圖標識插接線，幾分鐘即可完成繁瑣的二次接線工作。
型號命名方式
AD DC 4 – I / AC220
AD—安達興產品
DC—電動操作機構
4 —設計序號
Q—適用施耐德SM6及 SC6的IM柜
AC220—額定電壓
技術參數
ADDC4系列產品是適用于施耐德公司SM6及SC6 負荷開關的電動操作機構，設計理念優先，工藝一流，加工精密，安裝不需調整。電機自主設計，扭矩大，壽命長。傳動裝置主要采用工程塑料制造，經久耐用?？刂撇糠植捎眉删€路板，其主要元器件均采用國內外知名品牌，電氣性能穩定可靠。接線采用差接線方式，大幅提高了使用安裝效率。
使用范圍
ADDC4-Q：適用于施耐德SM6及 SC6的QM柜
ADDC4-I： 適用于施耐德SM6及 SC6的IM柜
應用實例

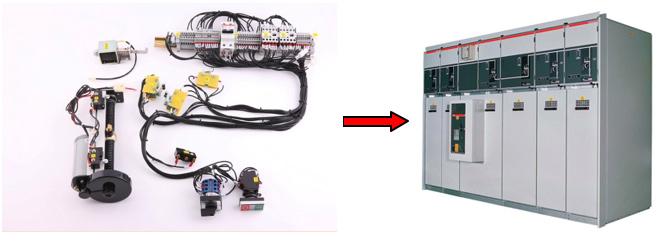

ADDC4-I電動操作機構應用于施耐德公司SM6及 SC6的IM柜
]]>ADDC系列電動操作機構用于各種中壓開關柜和環網柜中，對儲能機構進行電動儲能以實現電動分合閘，可實現各類開關的電動操作。產品配置了電機單元、傳動裝置、控制單元、插接線單元。
? 遠程/ 就地切換及就地分、合閘操作。
? 負荷開關狀態、接地開關狀態、熔斷器狀態的就地指示及遙信。
? 接線采用插接線方式用戶只需按圖標識插接線，幾分鐘即可完成繁瑣的二次接線工作。
型號命名方式
AD DC 1 – C / AC220
AD—安達興產品
DC—電動操作機構
1 –設計序號
C—適用模塊
AC220—額定電壓
技術參數
ADDC1系列產品是適用于ABB公司Safe柜各模塊的電動操作機構，其主要元器件均選用國內外知名品牌，各結構件選材精良加工精密，為ABB進行長期配套供應。
| 額定電壓
（VDC） |
額定功率
（W） |
額定電流
（A） |
額定轉速
（r/min） |
額定轉矩
（N.m） |
工作環境溫度（℃） | 儲能時間
（s） |
| ? ?? 220 |
65 |
??? 0.6 |
180 |
3.45 |
-40～+40 |
8±1 |
| ? ?? 110 | ??? 1.2 | |||||
| ? ?? 48 | ??? 2.8 | |||||
| ????? 24 | ??? 5.6 |
使用范圍
ADDC1-C： C、SL模塊
ADDC1-F： F模塊
ADDC1-V： V、SV模塊

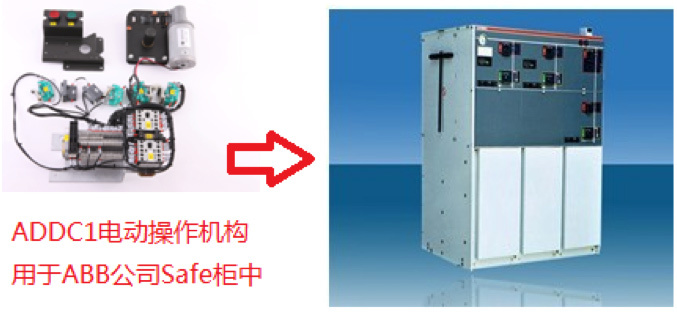

應用實例
概述
ADDC系列電動操作機構用于各種中壓開關柜和環網柜中，對儲能機構進行電動儲能以實現電動分合閘，可實現各類開關的電動操作。產品配置了電機單元、傳動裝置、控制單元、插接線單元。
? 遠程/ 就地切換及就地分、合閘操作。
? 負荷開關狀態、接地開關狀態、熔斷器狀態的就地指示及遙信。
? 接線采用插接線方式用戶只需按圖標識插接線，幾分鐘即可完成繁瑣的二次接線工作。
型號命名方式
AD DC 3 – S / AC220
AD—安達興產品
DC—電動操作機構
3 –設計序號
S—適用模塊
AC220—額定電壓
技術參數
ADDC3系列產品是適用于西門子公司Simosec、8DJ10/20柜的電動操作機構，其主要元器件均選用國內外知名品牌，各結構件選材精良加工精密，為西門子進行長期配套供應。
| 額定電壓
（VDC） |
額定功率
（W） |
額定電流
（A） |
額定轉速
（r/min） |
額定轉矩
（N.m） |
工作環境溫度（℃） |
| ? ?? 220 |
50 |
??? 0.60 |
22 |
0.20 |
-40～+40 |
| ? ?? 110 | ??? 1.2 | ||||
| ? ?? 48 | ??? 2.5 | ||||
| ????? 24 | ??? 5.0 |
使用范圍
ADDC3-S： 適用于西門子公司Simosec、8DJ10/20柜
應用實例

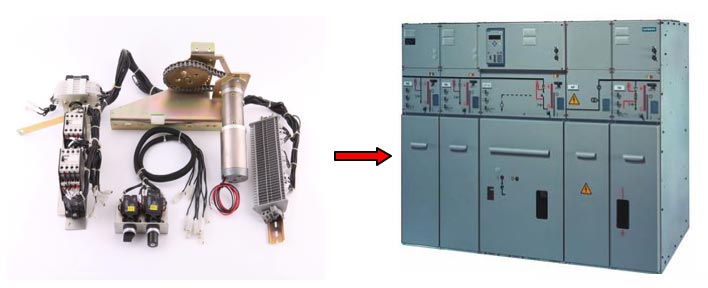

ADDC3-S電動操作機構應用于西門子公司Simosec、8DJ10/20柜
]]>概述
ADDC系列電動操作機構用于各種中壓開關柜和環網柜中，對儲能機構進行電動儲能以實現電動分合閘，可實現各類開關的電動操作。產品配置了電機單元、傳動裝置、控制單元、插接線單元。
? 遠程/ 就地切換及就地分、合閘操作。
? 負荷開關狀態、接地開關狀態、熔斷器狀態的就地指示及遙信。
? 接線采用插接線方式用戶只需按圖標識插接線，幾分鐘即可完成繁瑣的二次接線工作。
型號命名方式
AD DC 2 – K / AC220
AD—安達興產品
DC—電動操作機構
2 –設計序號
K—適用SDF模塊
AC220—額定電壓
技術參數
ADDC2系列產品是適用于ABB公司Uniswitch柜各模塊的電動操作機構，其主要元器件均選用國內外知名品牌，各結構件選材精良加工精密，為ABB進行長期配套供應。
| 額定電壓
（VDC） |
額定功率
（W） |
額定電流
（A） |
額定轉速
（r/min） |
額定轉矩
（N.m） |
工作環境溫度（℃） |
| ? ?? 220 |
90 |
??? 0.54 |
3000 |
0.28 |
-40～+40 |
| ? ?? 110 | ??? 1.08 | ||||
| ? ?? 48 | ??? 2.5 | ||||
| ????? 24 | ??? 5.0 |
使用范圍
ADDC2-A： SDF模塊
ADDC2-K： SDC、SMC、SEC模塊
應用實例
ADDC2-K電動操作機構應用于ABB 公司Uniswitch 柜中SDC、SMC、SEC模塊
]]>
