—EKL7

短路和接地故障指示器廣泛運用于3kV-40.5kV 的配電系統，各種環網柜，開關柜以及電纜分支箱中。通過分別監測三相的線電流和短路電流，該指示器可以顯示短路故障，通過監測零序電流，該指示器可以顯示接地故障。該故障指示器可通過視覺或聽覺報警器來幫助巡檢人員快速找到短路或接地故障發生的位置。



短路故障報警指示：

短路故障傳感器分別安裝在三相線路上，用以監測三相線路的線電流變化情況，當線電流變化量達到或超過短路故障報警閾值（報警閾值可根據用戶的需要來設定）時，短路故障感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。



接地故障報警指示：

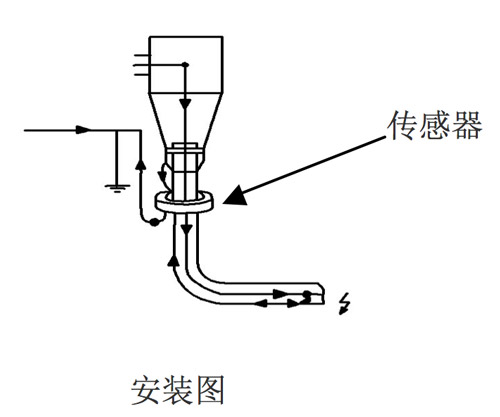

接地故障傳感器安裝在三相線路分叉點，用以監測零序電流值的變化，當零序電流變化量達到或超過接地故障報警閾值（報警閾值可根據用戶的需要來設定）時，接地故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。



產品特征：

  • 短路和接地探測器由3個單相電流傳感器和1個接地電流傳感器組成
  • 短路故障指示：L1，L2，L3 相分各用一個指示燈
  • 短路報警電流可設置為400A/600A/800A/1000A (可選)，或根據負載自動調節
  • 短路響應延長時間可設置為40ms/60ms/80ms/100ms (可選)
  • 接地故障指示：用一個指示燈指示
  • 接地報警電流可設置為20A/40A/60A/80A (可選)
  • 接地故障響應延長時間可設置為80ms/120ms/160ms/200ms (可選)
  • 通過兩個繼電器觸點進行遠傳指示
  • 輔助電源：24V-230V DC/AC 或內置鋰電池，并帶有低電位提醒功能
  • 帶有復位/測試按鈕
  • 可遠程復位
  • 復位：自動復位：1h/2h/4h/8h 供用戶選擇設置；

手動復位：按下面板上的“RESET”按鈕可實現手動復位



技術參數：

產品型號 EKL7
適用電壓等級 3kV-40.5kV
工作環境 溫度 ?-25°C to +70°C
濕度 ≤95%
?短路報警電流 400A, 600A,800A,1000A,固定響應值或自動調節響應值
短路響應延時 40ms, 60ms, 80ms, 100ms
?接地故障報警電流 20A, 40A, 60A, 80A
接地故障響應延時 80ms,120ms,160ms,200ms
報警電流精度 ±10%
復位 自動復位 1h, 2h, 4h, 8h
手動復位 按下“RESET”按鈕立即復位
遠程復位 AC/DC 12-60V or AC/DC 110-230V
輔助電源 內置電池 Li-ion 3.6v2.25Ah
外接電源 24V-230V DC/AC
工作電流 待機 ≤5uA
指示 ≤0.8mA
繼電器觸點容量 2A 30VDC/1A 125VAC
適用電纜外徑 短路傳感器 A 型 Φ20mm~Φ40mm
B 型 Φ30mm~Φ50mm
?C型 Φ50mm~Φ70mm
接地傳感器 A 型 Φ60mm~Φ100mm
C 型 Φ80mm~Φ130mm
防護等級 指示器 IP40
傳感器 IP65
短路傳感器電纜長度 ?1.5米，可定制
接地傳感器電纜長度 ?2.5米，可定制
面板開口尺寸(WxH) 92x45mm
顯示盒尺寸 (WxHxD) 96X48x69mm
傳感器尺寸 (WxHxD) 40x44x27mm

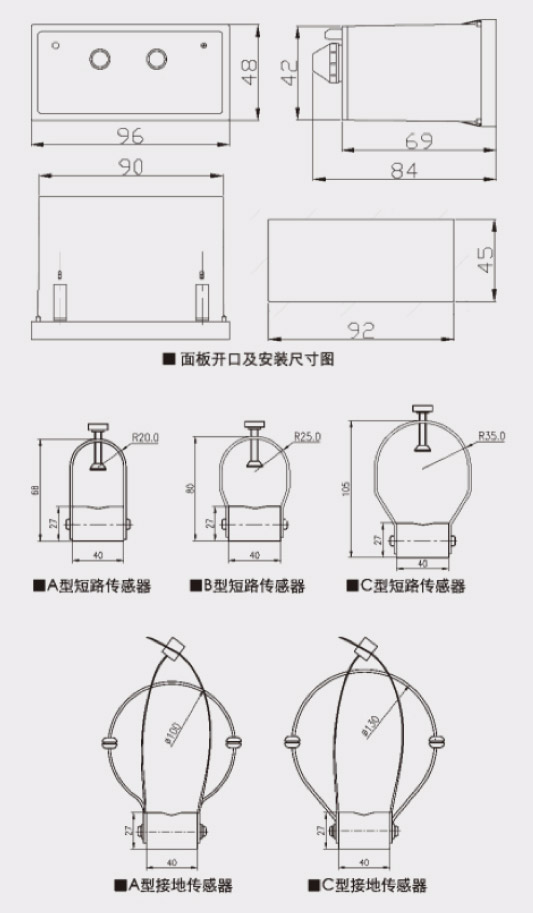

產品尺寸：

接線端子

接線端子說明

端子號 標識 說明
1 ?Fault Remote Relay 故障遠傳繼電器公共接點
2 故障遠傳繼電器常開接點
3 故障遠傳繼電器常閉接點
4 Low Power Relay 電池低電量遠傳繼電器公共接點
5 電池低電量遠傳繼電器常開接點
6 電池低電量遠傳繼電器常閉接點
7 Remote Reset 外部復位信號接口
8
9 Blinking Lamp 外部顯示裝置的白色導線接口
10 外部顯示裝置的棕色導線接口
11 CT Brown L1 相傳感器棕色導線接口
12 White L1 相傳感器白色導線接口
13 CT Brown L2 相傳感器棕色導線接口
14 White L2 相傳感器白色導線接口
15 CT Brown L3 相傳感器棕色導線接口
16 White L3 相傳感器白色導線接口
17 CT Brown 接地傳感器棕色導線接口
18 White 接地傳感器白色導線接口

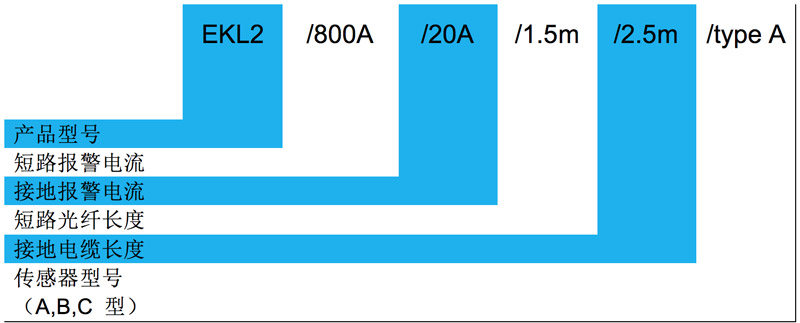

訂購說明

]]> http://www.diyixs.com/product/ekl7/feed/ 0 短路接地故障指示器EKL4 http://www.diyixs.com/product/ekl4/ http://www.diyixs.com/product/ekl4/#respond Sat, 10 Feb 2018 02:53:15 +0000 http://andaxing.shejiku.net/?post_type=product&p=543 短路接地故障指示器(適用于3kV-40.5kV 配電系統)

—EKL4

短路和接地故障指示器廣泛運用于3kV-40.5kV 的配電系統，各種環網柜，開關柜以及電纜分支箱中。通過分別監測三相的線電流和短路電流，該指示器可以顯示短路故障，通過監測零序電流，該指示器可以顯示接地故障。該故障指示器可通過視覺或聽覺報警器來幫助巡檢人員快速找到短路或接地故障發生的位置。



短路故障報警指示：

短路故障傳感器分別安裝在三相線路上，用以監測三相線路的線電流變化情況，當線電流變化量達到或超過短路故障報警閾值（報警閾值可根據用戶的需要來設定）時，短路故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。

?

接地故障報警指示：

接地故障傳感器安裝在三相線路分叉點，用以監測零序電流值的變化，當零序電流變化量達到或超過接地故障報警閾值（報警閾值可根據用戶的需要來設定）時，接地故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。



產品特征：

  • 短路和接地探測器由3個單相電流傳感器和1個接地電流傳感器組成
  • 短路故障指示：L1，L2，L3 相分各用一個指示燈
  • 接地故障指示：用一個指示燈指示
  • 通過兩個繼電器觸點進行遠傳指示
  • 輔助電源：24V-230V DC/AC 或內置鋰電池，并帶有低電位提醒功能
  • 帶有復位/測試按鈕
  • 可遠程復位
  • 自動復位：7s/8h/12h/24h 供用戶選擇設置



技術參數：

適用電壓等級 3kV-40.5kV
工作環境 溫度 ?-25°C to +70°C
濕度 ≤95%
?短路報警電流 150A-2000A
?接地報警電流 10A-100A
報警電流精度 ±10%
報警響應時間 短路故障 40ms
接地故障 40ms
工作電流 待機 ≤10uA
報警指示 ≤0.5mA
自動復位時間 7s/8H/12H/24H
輔助電源 內置電池 3.6v2.25Ah 鋰電池
外界電源 24V-230V DC/AC
繼電器觸點容量 2A 30VDC/1A 125VAC
適用電纜外徑 短路傳感器 A型 Φ20mm~Φ40mm
??B型 Φ30mm~Φ50mm
C型 Φ50mm~Φ70mm
接地傳感器 A 型 Φ60mm~Φ100mm
C 型 Φ80mm~Φ130mm
外殼防護等級 指示器 IP40
傳感器 IP65
短路傳感器光纖長度 ?1.5米，可定制
接地傳感器光纖長度 ?2.5米，可定制
面板開口尺寸 (WxH) 92x45mm
顯示盒 (WxHxD) 96X48x69mm
傳感器 (WxHxD) 40x44x27mm



產品尺寸：

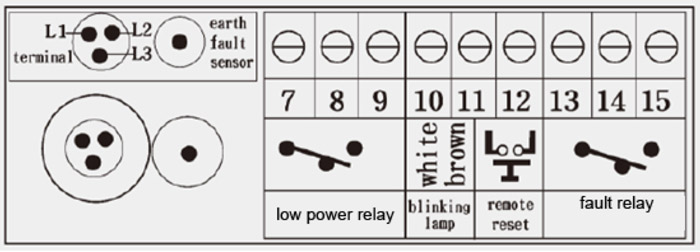

端子接線圖：

端子標識說明：

端子號 標識 說明
L1 Terminal L1 相短路傳感器光纖接口
L2 L2 相短路傳感器光纖接口
L3 L3 相短路傳感器光纖接口
5 Earth Fault Sensor 接地傳感器光纖接口
7 Low power relay 電池低電量遠傳繼電器公共接點
8 電池低電量遠傳繼電器常閉接點
9 電池低電量遠傳繼電器常開接點
10 White Blinking Lamp 外部報警裝置白色導線接口
11 Brown 外部報警裝置棕色導線接口
11 Remote Reset 遠程復位開關接線端口
12
13 ?Fault Relay 故障遠傳繼電器公共接點
14 故障遠傳繼電器常閉接點
15 故障遠傳繼電器常開接點



訂單范例：

]]> http://www.diyixs.com/product/ekl4/feed/ 0 短路接地故障指示器EKL4B http://www.diyixs.com/product/ekl4b/ http://www.diyixs.com/product/ekl4b/#respond Sat, 10 Feb 2018 02:52:47 +0000 http://andaxing.shejiku.net/?post_type=product&p=551 短路接地故障指示器(適用于3kV-40.5kV 配電系統)

—EKL4B

短路和接地故障指示器廣泛運用于3kV-40.5kV 的配電系統，各種環網柜，開關柜以及電纜分支箱中。通過分別監測三相的線電流和短路電流，該指示器可以顯示短路故障，通過監測零序電流，該指示器可以顯示接地故障。該故障指示器可通過視覺或聽覺報警器來幫助巡檢人員快速找到短路或接地故障發生的位置。



短路故障報警指示：

短路故障傳感器分別安裝在三相線路上，用以監測三相線路的線電流變化情況，當線電流變化量達到或超過短路故障報警閾值（報警閾值可根據用戶的需要來設定）時，短路故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。

?

接地故障報警指示：



接地故障傳感器安裝在三相線路分叉點，用以監測零序電流值的變化，當零序電流變化量達到或超過接地故障報警閾值（報警閾值可根據用戶的需要來設定）時，接地故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。





產品特征：

  • 短路和接地探測器由3個單相電流傳感器和1個接地電流傳感器組成
  • 短路故障指示：L1，L2，L3 相分各用一個指示燈
  • 接地故障指示：用一個指示燈指示
  • 通過兩個繼電器觸點進行遠傳指示
  • 輔助電源：24V-230V DC/AC 或內置鋰電池，并帶有低電位提醒功能
  • 帶有復位/測試按鈕
  • 可遠程復位
  • 自動復位：7s/8h/12h/24h 供用戶選擇設置

技術參數：

?

適用電壓等級 3kV-40.5kV
工作環境 溫度 ?-25°C to +70°C
濕度 ≤95%
?短路報警電流 150A-2000A
?接地報警電流 10A-100A
報警電流精度 ±10%
報警響應時間 短路故障 40ms
接地故障 40ms
工作電流 待機 ≤10uA
報警指示 ≤0.5mA
自動復位時間 7s/8H/12H/24H
輔助電源 內置電池 3.6v2.25Ah 鋰電池
外界電源 24V-230V DC/AC
繼電器觸點容量 2A 30VDC/1A 125VAC
適用電纜外徑 短路傳感器 A型 Φ20mm~Φ40mm
??B型 Φ30mm~Φ50mm
C型 Φ50mm~Φ70mm
接地傳感器 A 型 Φ60mm~Φ100mm
C 型 Φ80mm~Φ130mm
外殼防護等級 指示器 IP40
傳感器 IP65
短路傳感器光纖長度 ?1.5米，可定制
接地傳感器光纖長度 ?2.5米，可定制
面板開口尺寸 (WxH) 92x45mm
顯示盒 (WxHxD) 96X48x69mm
傳感器 (WxHxD) 40x44x27mm



產品尺寸：

端子接線圖：

端子標識說明：



端子號 標識 說明
L1 Terminal L1 相短路傳感器光纖接口
L2 L2 相短路傳感器光纖接口
L3 L3 相短路傳感器光纖接口
5 Earth Fault Sensor 接地傳感器光纖接口
7 Not Connected 空腳
8
9
10 White Blinking Lamp 外部報警裝置白色導線接口
11 Brown 外部報警裝置棕色導線接口
11 Remote Reset 遠程復位開關接線端口
12
13 ?Fault Relay 故障遠傳繼電器公共接點
14 故障遠傳繼電器常閉接點
15 故障遠傳繼電器常開接點



訂單范例：

]]> http://www.diyixs.com/product/ekl4b/feed/ 0 短路接地故障指示器EKL5 http://www.diyixs.com/product/ekl5/ http://www.diyixs.com/product/ekl5/#respond Sat, 10 Feb 2018 02:40:33 +0000 http://andaxing.shejiku.net/?post_type=product&p=557 短路接地故障指示器(適用于3kV-40.5kV 配電系統)

—EKL5



短路和接地故障指示器廣泛運用于3kV-40.5kV 的配電系統，各種環網柜，開關柜以及電纜分支箱中。通過分別監測三相的線電流和短路電流，該指示器可以顯示短路故障，通過監測零序電流，該指示器可以顯示接地故障。該故障指示器可通過視覺或聽覺報警器來幫助巡檢人員快速找到短路或接地故障發生的位置。



短路故障報警指示：

短路故障傳感器分別安裝在三相線路上，用以監測三相線路的線電流變化情況，當線電流變化量達到或超過短路故障報警閾值（報警閾值可根據用戶的需要來設定）時，短路故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。

?

接地故障報警指示：



接地故障傳感器安裝在三相線路分叉點，用以監測零序電流值的變化，當零序電流變化量達到或超過接地故障報警閾值（報警閾值可根據用戶的需要來設定）時，接地故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。



產品特征：

  • 短路和接地探測器由3個單相電流傳感器和1個接地電流傳感器組成
  • 短路故障指示：L1，L2，L3 相分各用一個指示燈
  • 接地故障指示：用一個指示燈指示
  • 通過兩個繼電器觸點進行遠傳指示
  • 輔助電源：24V-230V DC/AC 或內置鋰電池，并帶有低電位提醒功能
  • 帶有復位/測試按鈕
  • 可遠程復位
  • 自動復位：8h/12h/24h/48h 供用戶選擇設置

技術參數：

適用電壓等級 3kV-40.5kV
工作環境 溫度 ?-25°C to +70°C
濕度 ≤95%
?短路報警電流 150A-2000A
?接地報警電流 10A-100A
報警電流精度 ±10%
報警響應時間 短路故障 40ms
接地故障 40ms
工作電流 待機 ≤5uA
報警指示 ≤0.8mA
自動復位時間 8h/12h/24h/48h
輔助電源 內置電池 3.6v2.25Ah 鋰電池
外界電源 24V-230V DC/AC
繼電器觸點容量 2A 30VDC/1A 125VAC
適用電纜外徑 短路傳感器 A型 Φ20mm~Φ40mm
??B型 Φ30mm~Φ50mm
C型 Φ50mm~Φ70mm
接地傳感器 A 型 Φ60mm~Φ100mm
C 型 Φ80mm~Φ130mm
外殼防護等級 指示器 IP40
傳感器 IP65
短路傳感器光纖長度 ?1.5米，可定制
接地傳感器光纖長度 ?2.5米，可定制
面板開口尺寸 (WxH) 92x45mm
顯示盒 (WxHxD) 96X48x69mm
傳感器 (WxHxD) 40x44x27mm



產品尺寸：

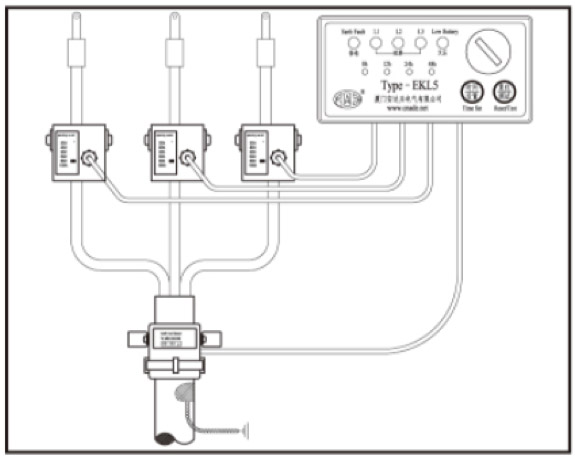

端子接線圖：

端子標識說明：

端子號 標識 說明
L1 Terminal L1 相短路傳感器光纖接口
L2 L2 相短路傳感器光纖接口
L3 L3 相短路傳感器光纖接口
1 ?Fault Remote Relay 故障遠傳繼電器公共接點
2 故障遠傳繼電器常開接點
3 故障遠傳繼電器常閉接點
4 Low Power Relay 電池低電量遠傳繼電器公共接點
5 電池低電量遠傳繼電器常開接點
6 電池低電量遠傳繼電器常閉接點
7 Remote Reset 遠程復位開關接線端口
8
8 Blinking Lamp 外部報警裝置白色導線接口
9 外部報警裝置棕色導線接口
11 Brown Earth Fault Sensor 接地傳感器棕色導線接口
12 White 接地傳感器白色導線接口



訂購說明

]]> http://www.diyixs.com/product/ekl5/feed/ 0 短路接地故障指示器EKL3 http://www.diyixs.com/product/ekl3/ http://www.diyixs.com/product/ekl3/#respond Sat, 10 Feb 2018 02:39:33 +0000 http://andaxing.shejiku.net/?post_type=product&p=536 短路接地故障指示器(適用于3kV-40.5kV 配電系統)

—EKL3

短路和接地故障指示器廣泛運用于3kV-40.5kV 的配電系統，各種環網柜，開關柜以及電纜分支箱中。通過分別監測三相的線電流和短路電流，該指示器可以顯示短路故障，通過監測零序電流，該指示器可以顯示接地故障。該故障指示器可通過視覺或聽覺報警器來幫助巡檢人員快速找到短路或接地故障發生的位置。



短路故障報警指示：

短路故障傳感器分別安裝在三相線路上，用以監測三相線路的線電流變化情況，當線電流變化量達到或超過短路故障報警閾值（報警閾值可根據用戶的需要來設定）時，短路故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。

?

接地故障報警指示：



接地故障傳感器安裝在三相線路分叉點，用以監測零序電流值的變化，當零序電流變化量達到或超過接地故障報警閾值（報警閾值可根據用戶的需要來設定）時，接地故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。



產品特征：

  • 短路和接地探測器由3個單相電流傳感器和1個接地電流傳感器組成
  • 短路故障指示：L1，L2，L3 相分各用一個指示燈
  • 接地故障指示：用一個指示燈指示
  • 通過兩個繼電器觸點進行遠傳指示
  • 輔助電源：24V-230V DC/AC 或內置鋰電池，并帶有低電位提醒功能
  • 帶有復位/測試按鈕
  • 可遠程復位
  • 自動復位：7s/8h/12h/24h 供用戶選擇設置



技術參數：

適用電壓等級 3kV-40.5kV
工作環境 溫度 ?-25°C to +70°C
濕度 ≤95%
?短路報警電流 150A-2000A
?接地報警電流 10A-100A
報警電流精度 ±10%
報警響應時間 短路故障 40ms
接地故障 40ms
工作電流 待機 ≤10uA
報警指示 ≤0.5mA
自動復位時間 7s/8H/12H/24H
輔助電源 內置電池 3.6v2.25Ah 鋰電池
外界電源 24V-230V DC/AC
繼電器觸點容量 2A 30VDC/1A 125VAC
適用電纜外徑 短路傳感器 A型 Φ20mm~Φ40mm
??B型 Φ30mm~Φ50mm
C型 Φ50mm~Φ70mm
接地傳感器 A 型 Φ60mm~Φ100mm
C 型 Φ80mm~Φ130mm
外殼防護等級 指示器 IP40
傳感器 IP65
短路傳感器光纖長度 ?1.5米，可定制
接地傳感器光纖長度 ?2.5米，可定制
面板開口尺寸 (WxH) 92x45mm
顯示盒 (WxHxD) 96X48x69mm
傳感器 (WxHxD) 40x44x27mm



產品尺寸：

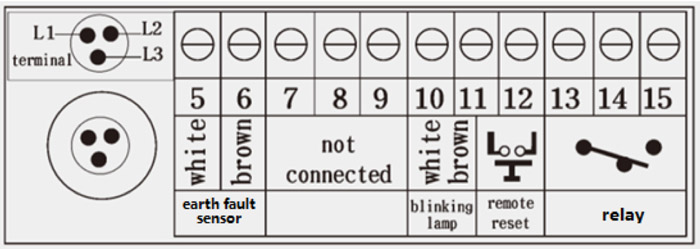

端子接線圖：

端子標識說明：

端子號 標識 說明
L1 Terminal L1相短路傳感器光纖接口
L2 L2相短路傳感器光纖接口
L3 L3相短路傳感器光纖接口
5 White Earth Fault Sensor 接地傳感器白色導線接口
6 Brown 接地傳感器棕色導線接口
7 not connected 空腳
8
9
10 White Blinking Lamp 外部報警裝置白色導線接口
11 Brown 外部報警裝置棕色導線接口
11 Remote Reset 遠程復位開關接線端口
12
13 Relay 故障遠傳繼電器公共節點
14 故障遠傳繼電器常閉節點
15 故障遠傳繼電器常開節點



訂單范例：

]]> http://www.diyixs.com/product/ekl3/feed/ 0 短路接地故障指示器EKL1 http://www.diyixs.com/product/ekl1/ http://www.diyixs.com/product/ekl1/#respond Sat, 10 Feb 2018 02:38:30 +0000 http://andaxing.shejiku.net/?post_type=product&p=518 短路接地故障指示器EKL1
(適用于3kV-40.5kV 配電系統)

短路和接地故障指示器廣泛運用于3kV-40.5kV 的配電系統，各種環網柜，開關柜以及電纜分支箱中。該故障指示器可以通過視覺或聽覺報警器來顯示三相線電流和短路電流的測量結果，以幫助巡檢人員快速找到短路或接地故障發生的位置。
短路故障報警指示
短路故障傳感器分別安裝在三相線路上，用以監測三相線路的線電流變化情況，當線電流變化量達到或超過短路故障報警閾值（報警閾值可根據用戶的需要來設定）時，短路故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。

接地故障報警指示

接地故障傳感器安裝在三相線路分叉點，用以監測零序電流值的變化，當零序電流變化量達到或超過接地故障報警閾值（報警閾值可根據用戶的需要來設定）時，接地故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。

接地故障報警指示

接地故障傳感器安裝在三相線路分叉點，用以監測零序電流值的變化，當零序電流變化量達到或超過接地故障報警閾值（報警閾值可根據用戶的需要來設定）時，接地故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。

?

產品特征

  • 短路和接地探測器由3個單相電流傳感器和1個接地電流傳感器組成
  • 短路故障指示：L1，L2，L3 三相共用一個指示燈
  • 接地故障指示：用一個指示燈指示
  • 通過兩個繼電器觸點進行遠傳指示
  • 輔助電源：24V-230V DC/AC 或內置鋰電池，并帶有低電位提醒功能
  • 帶有復位/測試按鈕
  • 可遠程復位
  • 自動復位：7s/8/12/24h 供用戶選擇設置



技術參數

?

使用電壓等級 3kV-40.5kV
工作環境 溫度 ?-25°C to +70°C
濕度 ≤95%
?短路報警電流 150A-2000A
?接地報警電流 10A-100A
報警電流精度 ±10%
報警響應時間 短路故障 40ms
接地故障 40ms
工作電流 待機 ≤10uA
報警指示 ≤0.5mA
自動復位時間 7s/8H/12H/24H
輔助電源 內置電池 3.6v2.25Ah 鋰電池
外界電源 24V-230V DC/AC
繼電器觸點容量 2A 30VDC/1A 125VAC
適用電纜外徑 短路傳感器 A型 Φ20mm~Φ40mm
??B型 Φ30mm~Φ50mm
C型 Φ50mm~Φ70mm
接地傳感器 A 型 Φ60mm~Φ100mm
C 型 Φ80mm~Φ130mm
外殼防護等級 指示器 IP40
傳感器 IP65
短路傳感器光纖長度 ?1.5米，可定制
接地傳感器光纖長度 ?2.5米，可定制
面板開口尺寸 (WxH) 92x45mm
顯示盒 (WxHxD) 96X48x69mm
傳感器 (WxHxD) 40x44x27mm



產品尺寸



端子號 標識 說明
L1 Terminal L1相短路傳感器光纖接口
L2 L2相短路傳感器光纖接口
L3 L3相短路傳感器光纖接口
5 White Earth Fault Sensor 接地傳感器白色導線接口
6 Brown 接地傳感器棕色導線接口
7 not connected 空腳
8
9
10 White Blinking Lamp 外部報警裝置白色導線接口
11 Brown 外部報警裝置棕色導線接口
11 Remote Reset 遠程復位開關接線端口
12
13 Relais 故障遠傳繼電器公共節點
14 故障遠傳繼電器常閉節點
15 故障遠傳繼電器常開節點



訂購信息



]]> http://www.diyixs.com/product/ekl1/feed/ 0 短路接地故障指示器EKL1B http://www.diyixs.com/product/ekl1b/ http://www.diyixs.com/product/ekl1b/#respond Sat, 10 Feb 2018 02:18:43 +0000 http://andaxing.shejiku.net/?post_type=product&p=525 接地故障指示器(適用于3kV-40.5kV 配電系統)

—EKL1B

接地故障指示器廣泛運用于3kV-40.5kV 的配電系統，各種環網柜，開關柜以及電纜分支箱中。通過監測零序電流，指示器可以顯示接地故障。該故障指示器可通過視覺或聽覺報警器來幫助巡檢人員快速找到接地故障發生的位置。



接地故障報警指示：



接地故障傳感器安裝在三相線路的分叉點，用以監測零序電流值的變化，當零序電流變化量達到或超過接地故障報警閾值（報警閾值可根據用戶的需要來設定）時，接地故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。



產品特征：

  • 接地電流傳感器作為探測器
  • 接地故障指示：用一個指示燈指示
  • 通過兩個繼電器觸點進行遠傳指示
  • 輔助電源：24V-230V DC/AC 或內置鋰電池，并帶有低電位提醒功能
  • 帶有復位/測試按鈕
  • 可遠程復位
  • 自動復位：7s/8h/12h/24h 供用戶選擇設置



技術參數



適用電壓等級 3kV-40.5kV
工作環境 溫度 ?-25°C to +70°C
濕度 ≤95%
?接地報警電流 10A-100A
報警電流精度 ±10%
報警響應時間 接地故障 40ms
工作電流 待機 ≤10uA
報警指示 ≤0.5mA
自動復位時間 7s/8H/12H/24H
輔助電源 內置電池 Li-ion 3.6V/ 2.25Ah
外界電源 24V-230V DC/AC
繼電器觸點容量 2A 30VDC/1A 125VAC
傳感器適用電纜外徑 接地故障傳感器 A 型 Φ60mm~Φ100mm
?C 型 Φ80mm~Φ130mm
防護等級 顯示器 IP40
傳感器 IP65
接地傳感器電纜長度 ?2.5米，可定制
面板開口尺寸 (WxH) 92x45mm
顯示盒尺寸 (WxHxD) 96X48x69mm
傳感器尺寸 (WxHxD) 40x44x27mm

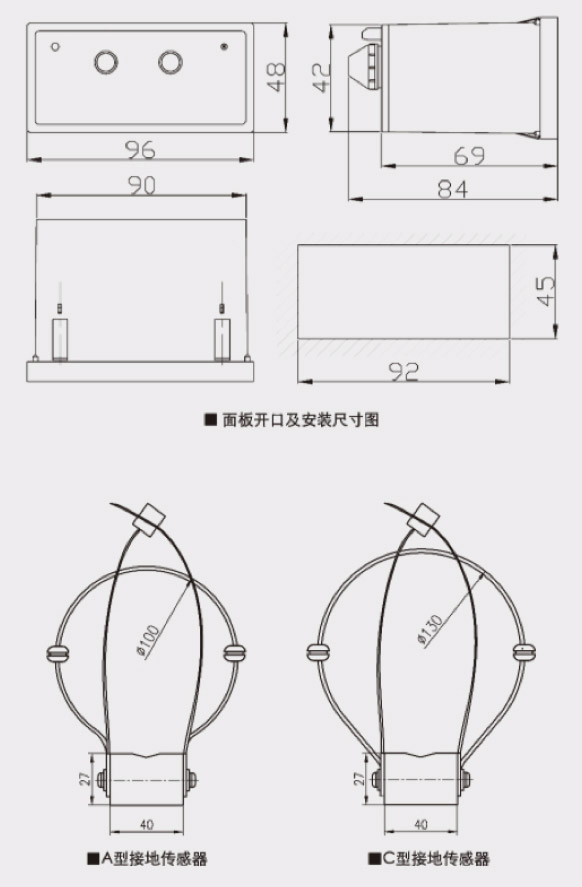

產品尺寸



接線端子說明



端子號 標識 說明
5 White Earth Fault Sensor 接地傳感器白色導線接口
6 Brown 接地傳感器棕色導線接口
7 Not connected 空腳
8
9
10 White Blinking Lamp 外部報警裝置白色導線接口
11 Brown 外部報警裝置棕色導線接口
11 Remote Reset 遠程復位開關接線端口
12
13 Relay 故障遠傳繼電器公共節點
14 故障遠傳繼電器常閉節點
15 故障遠傳繼電器常開節點



訂購說明
