—EKL7
短路和接地故障指示器廣泛運用于3kV-40.5kV 的配電系統，各種環網柜，開關柜以及電纜分支箱中。通過分別監測三相的線電流和短路電流，該指示器可以顯示短路故障，通過監測零序電流，該指示器可以顯示接地故障。該故障指示器可通過視覺或聽覺報警器來幫助巡檢人員快速找到短路或接地故障發生的位置。
短路故障報警指示：

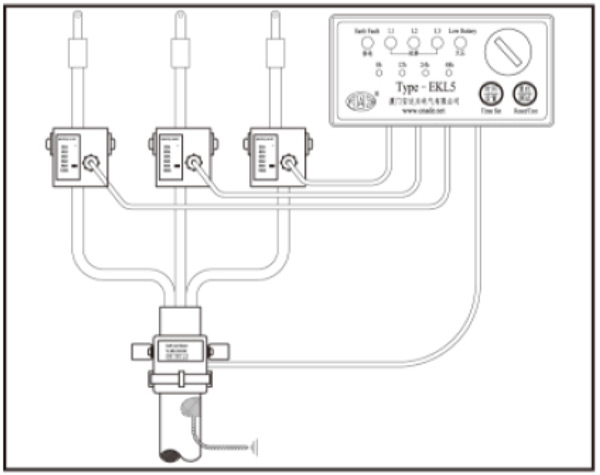

短路故障傳感器分別安裝在三相線路上，用以監測三相線路的線電流變化情況，當線電流變化量達到或超過短路故障報警閾值（報警閾值可根據用戶的需要來設定）時，短路故障感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。
接地故障報警指示：
接地故障傳感器安裝在三相線路分叉點，用以監測零序電流值的變化，當零序電流變化量達到或超過接地故障報警閾值（報警閾值可根據用戶的需要來設定）時，接地故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。
產品特征：
- 短路和接地探測器由3個單相電流傳感器和1個接地電流傳感器組成
- 短路故障指示：L1，L2，L3 相分各用一個指示燈
- 短路報警電流可設置為400A/600A/800A/1000A (可選)，或根據負載自動調節
- 短路響應延長時間可設置為40ms/60ms/80ms/100ms (可選)
- 接地故障指示：用一個指示燈指示
- 接地報警電流可設置為20A/40A/60A/80A (可選)
- 接地故障響應延長時間可設置為80ms/120ms/160ms/200ms (可選)
- 通過兩個繼電器觸點進行遠傳指示
- 輔助電源：24V-230V DC/AC 或內置鋰電池，并帶有低電位提醒功能
- 帶有復位/測試按鈕
- 可遠程復位
- 復位：自動復位：1h/2h/4h/8h 供用戶選擇設置；
手動復位：按下面板上的“RESET”按鈕可實現手動復位
技術參數：
| 產品型號 | EKL7 | ||
| 適用電壓等級 | 3kV-40.5kV | ||
| 工作環境 | 溫度 | ?-25°C to +70°C | |
| 濕度 | ≤95% | ||
| ?短路報警電流 | 400A, 600A,800A,1000A,固定響應值或自動調節響應值 | ||
| 短路響應延時 | 40ms, 60ms, 80ms, 100ms | ||
| ?接地故障報警電流 | 20A, 40A, 60A, 80A | ||
| 接地故障響應延時 | 80ms,120ms,160ms,200ms | ||
| 報警電流精度 | ±10% | ||
| 復位 | 自動復位 | 1h, 2h, 4h, 8h | |
| 手動復位 | 按下“RESET”按鈕立即復位 | ||
| 遠程復位 | AC/DC 12-60V or AC/DC 110-230V | ||
| 輔助電源 | 內置電池 | Li-ion 3.6v2.25Ah | |
| 外接電源 | 24V-230V DC/AC | ||
| 工作電流 | 待機 | ≤5uA | |
| 指示 | ≤0.8mA | ||
| 繼電器觸點容量 | 2A 30VDC/1A 125VAC | ||
| 適用電纜外徑 | 短路傳感器 | A 型 | Φ20mm~Φ40mm |
| B 型 | Φ30mm~Φ50mm | ||
| ?C型 | Φ50mm~Φ70mm | ||
| 接地傳感器 | A 型 | Φ60mm~Φ100mm | |
| C 型 | Φ80mm~Φ130mm | ||
| 防護等級 | 指示器 | IP40 | |
| 傳感器 | IP65 | ||
| 短路傳感器電纜長度 | ?1.5米，可定制 | ||
| 接地傳感器電纜長度 | ?2.5米，可定制 | ||
| 面板開口尺寸(WxH) | 92x45mm | ||
| 顯示盒尺寸 (WxHxD) | 96X48x69mm | ||
| 傳感器尺寸 (WxHxD) | 40x44x27mm | ||

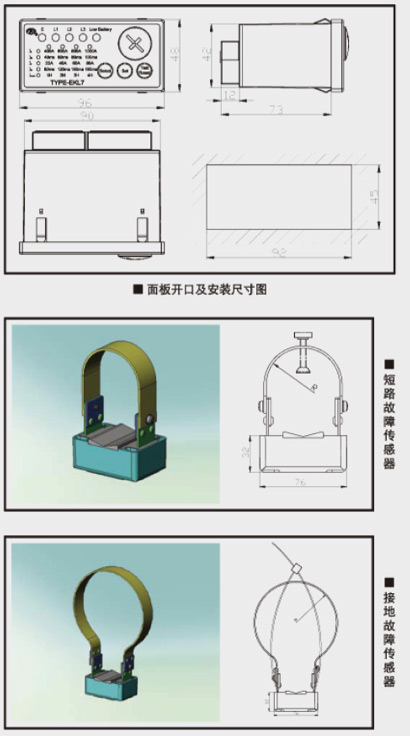

產品尺寸：

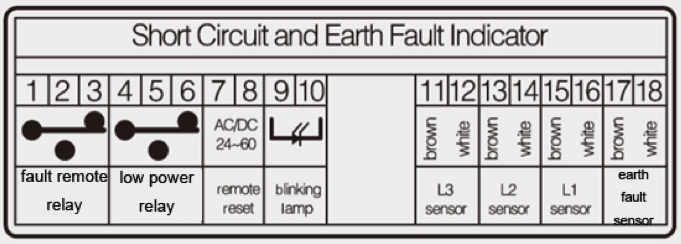

接線端子
接線端子說明
| 端子號 | 標識 | 說明 | |
| 1 | ?Fault Remote Relay | 故障遠傳繼電器公共接點 | |
| 2 | 故障遠傳繼電器常開接點 | ||
| 3 | 故障遠傳繼電器常閉接點 | ||
| 4 | Low Power Relay | 電池低電量遠傳繼電器公共接點 | |
| 5 | 電池低電量遠傳繼電器常開接點 | ||
| 6 | 電池低電量遠傳繼電器常閉接點 | ||
| 7 | Remote Reset | 外部復位信號接口 | |
| 8 | |||
| 9 | Blinking Lamp | 外部顯示裝置的白色導線接口 | |
| 10 | 外部顯示裝置的棕色導線接口 | ||
| 11 | CT | Brown | L1 相傳感器棕色導線接口 |
| 12 | White | L1 相傳感器白色導線接口 | |
| 13 | CT | Brown | L2 相傳感器棕色導線接口 |
| 14 | White | L2 相傳感器白色導線接口 | |
| 15 | CT | Brown | L3 相傳感器棕色導線接口 |
| 16 | White | L3 相傳感器白色導線接口 | |
| 17 | CT | Brown | 接地傳感器棕色導線接口 |
| 18 | White | 接地傳感器白色導線接口 | |

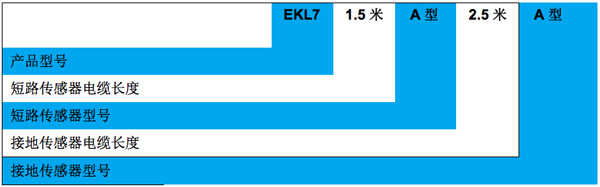

訂購說明
