描述
概述
運用于中壓開關柜的帶電顯示器

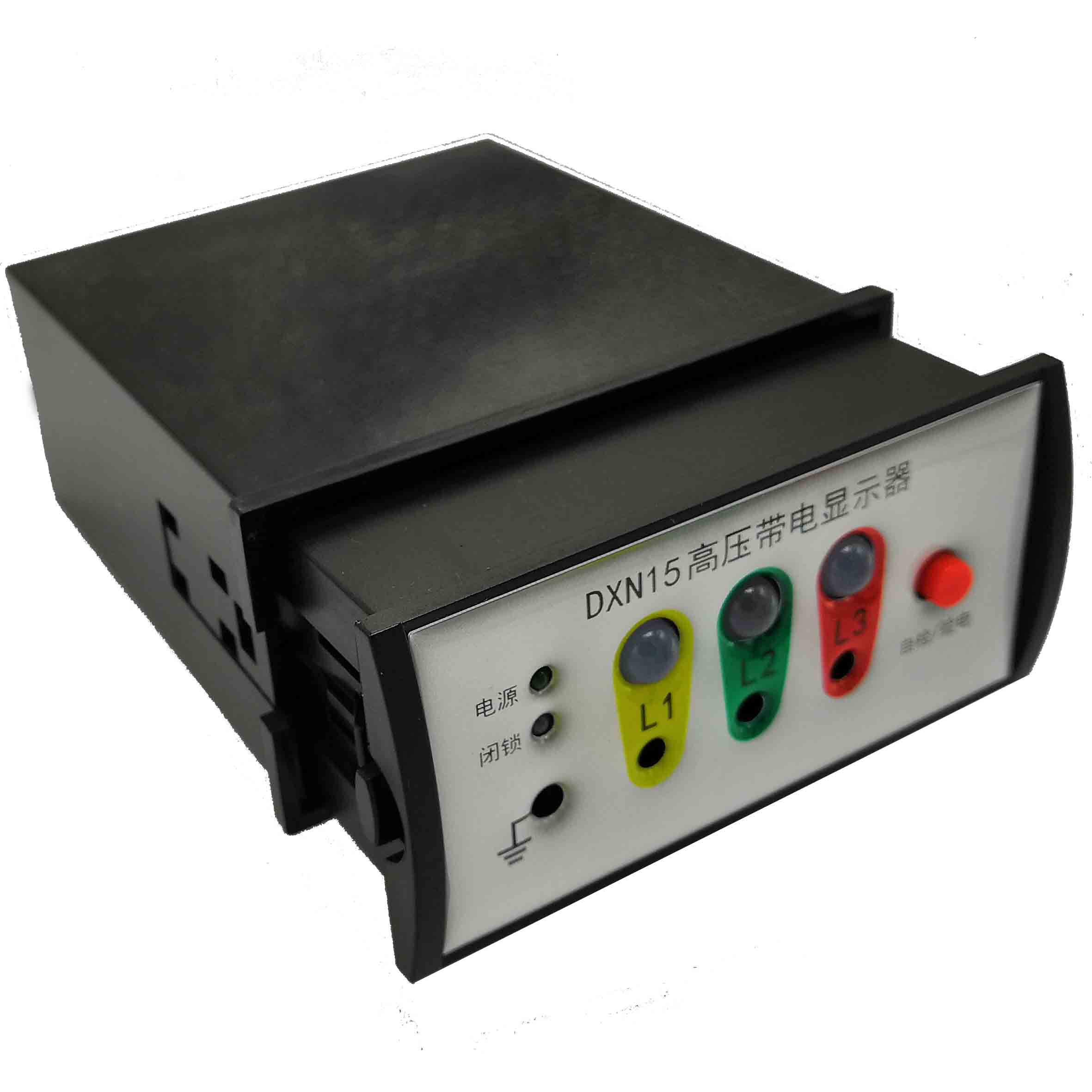

DXN 系列帶電顯示系統（VPIS）通過在中壓開關柜中安裝電容分壓器來實現帶電顯示的功能。DXN15-Q可帶電更換顯示器主體，方便維護。
帶電顯示器（POTENTIAL INDICATOR）可向電磁鎖裝置輸出聯鎖信號來關閉開關把手以達到防止電氣誤操作和人員進入帶電區域的作用。
產品特征
- 三相帶電顯示系統
- 可通過繼電器的信號輸出控制聯鎖裝置
- 配合相位識別器使用可進行核相
- 增設自檢/驗電功能，具備輔助電源指示燈
- 標稱電壓范圍：3kV-40.5kV
- 工作頻率：50Hz/60Hz
- 顯示帶電的電壓閾值：U>0.40 x Un
- 顯示不帶電的電壓閾值：U<0.15 x Un
- 過壓保護的電壓閾值：<0.30 x Un
- 分壓器電容值：14pF，或由客戶定制
- 工作溫度：-25°C 到 +40°C
- 絕緣等級：AC 2kV， 1min
- 產品尺寸(L×W×D)：95x46x130mm

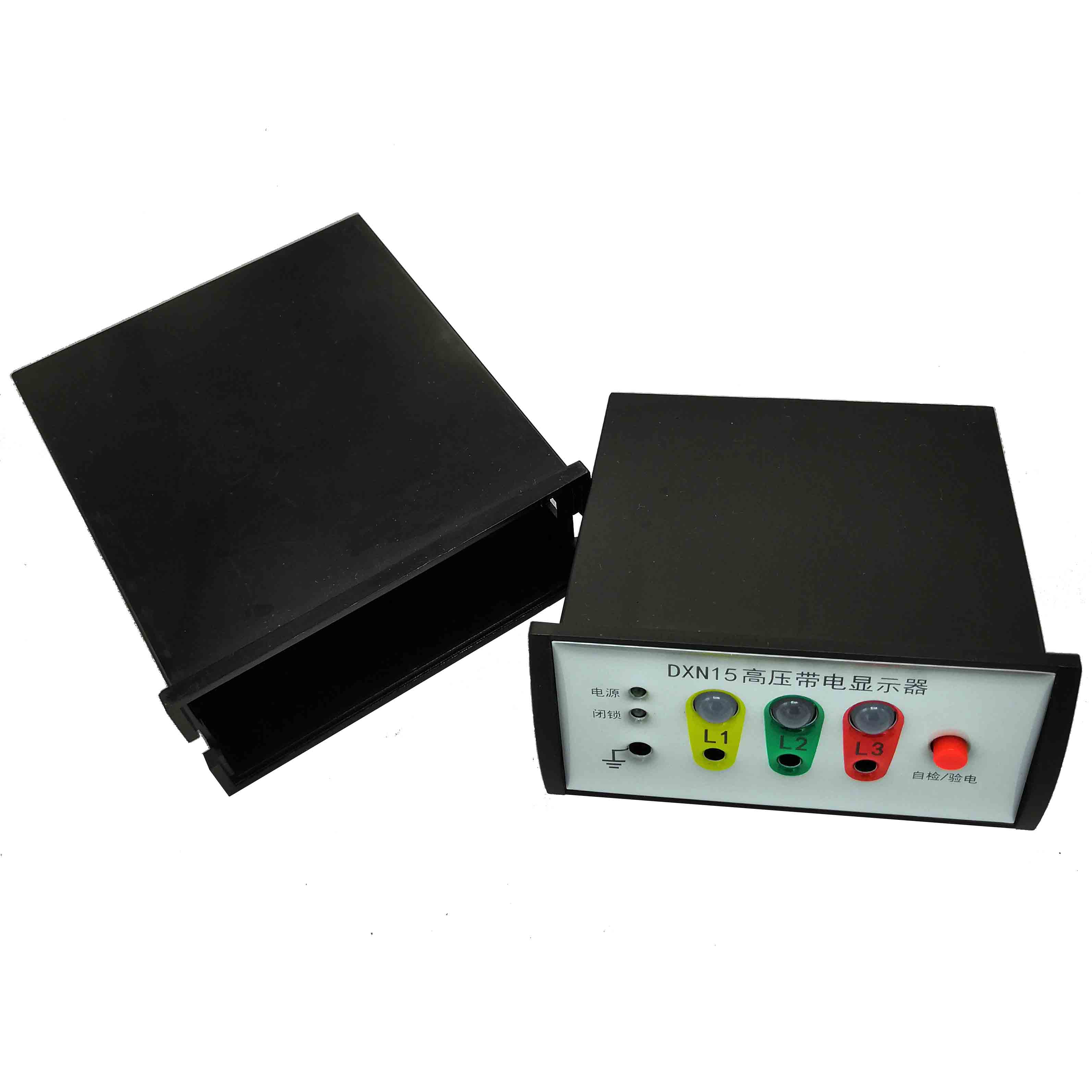

- 可帶電更換顯示器主體，方便維護
技術參數
| 執行標準 | GB_25081-2010 | |
| 工作頻率 | 50Hz/60Hz | |
| 標稱電壓 | 3-3.6kV | |
| 6-7.2kV | ||
| 10-12kV | ||
| 20-24kV | ||
| 35-40.5kV | ||
| 分壓器電容值 | 14pF，或由客戶定制 | |
| 顯示帶電的電壓閾值 | U>0.40 x Unmin | |
| 顯示不帶電的電壓閾值 | U<0.15 x Unmin | |
| 過壓保護的電壓閾值 | U<0.30 x Unmin | |
| 閉鎖繼電器輸出節點 | 最大切換電壓 | 250V |
| 持續電流 | 16A | |
| 輔助電源 | AC/DC 24-230V | |
| 工作溫度 | -25℃-+40℃ | |
| 工作濕度 | ＜95% | |
| 絕緣等級 | 2kV,1min | |
| 外觀尺寸 (WxHxD) | 95x46x130mm | |
| 安裝尺寸 (WxHxD) | 開口尺寸92x45mm 建議深度130mm | |
| 配線長度 | 2米，或由客戶定制 | |
