電動操作機構AD DC 2 – K / AC220

描述

ADDC2-K?型電動操作機構

概述

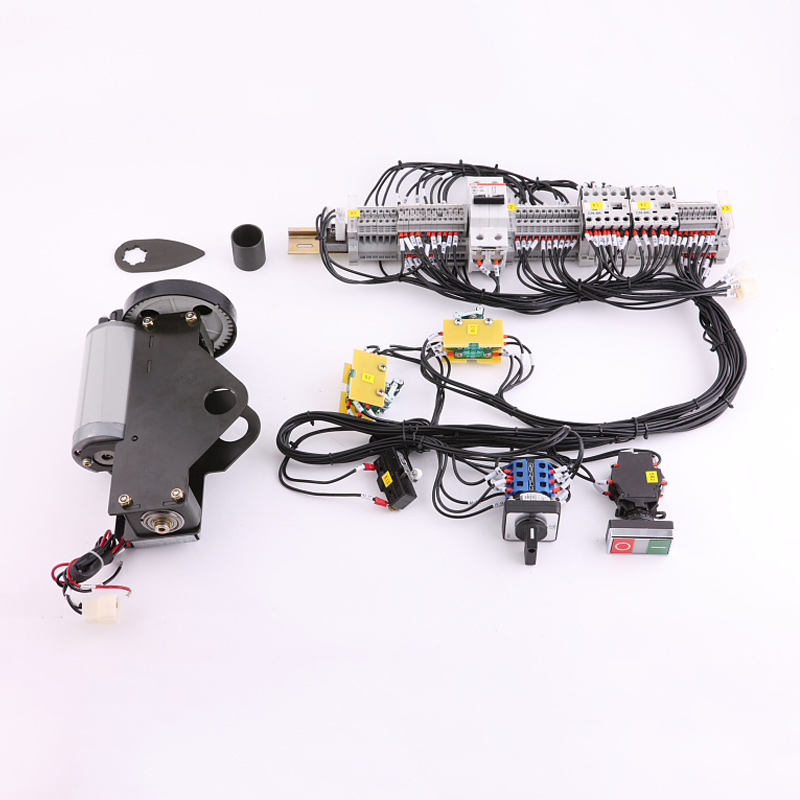

ADDC系列電動操作機構用于各種中壓開關柜和環網柜中,對儲能機構進行電動儲能以實現電動分合閘,可實現各類開關的電動操作。產品配置了電機單元、傳動裝置、控制單元、插接線單元。
? 遠程/ 就地切換及就地分、合閘操作。
? 負荷開關狀態、接地開關狀態、熔斷器狀態的就地指示及遙信。
? 接線采用插接線方式用戶只需按圖標識插接線,幾分鐘即可完成繁瑣的二次接線工作。



型號命名方式

AD DC 2 – K / AC220

AD—安達興產品

DC—電動操作機構

2 –設計序號

K—適用SDF模塊

AC220—額定電壓



技術參數

ADDC2系列產品是適用于ABB公司Uniswitch柜各模塊的電動操作機構,其主要元器件均選用國內外知名品牌,各結構件選材精良加工精密,為ABB進行長期配套供應。





額定電壓

(VDC)

額定功率

(W)

額定電流

(A)

額定轉速

(r/min)

額定轉矩

(N.m)

工作環境溫度(℃)
? ?? 220



90

??? 0.54



3000





0.28





-40~+40

? ?? 110??? 1.08
? ?? 48??? 2.5
????? 24??? 5.0

使用范圍
ADDC2-A: SDF模塊
ADDC2-K: SDC、SMC、SEC模塊



應用實例

ADDC2-K電動操作機構應用于ABB 公司Uniswitch 柜中SDC、SMC、SEC模塊
