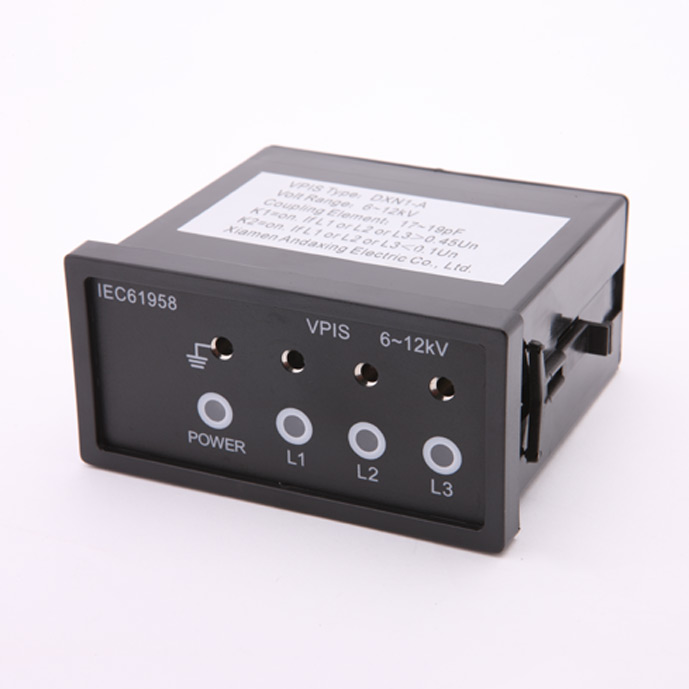

高壓帶電顯示器 DXN1-A

描述

3kV – 40.5kV 帶電顯示器—DXN1-A

關鍵技術指標/產品特征

概述

運用于中壓開關柜的帶電顯示器

DXN 系列帶電顯示系統（VPIS）通過在中壓開關柜中安裝電容分壓器來實現帶電顯示的功能。



產品特征

  • 三相帶電顯示系統
  • 可實現遠傳帶電/不帶電信息
  • 內置限壓保護功能
  • 最大載流能力：50A
  • 標稱電壓范圍：3kV-40.5kV
  • 工作頻率：50Hz/60Hz；
  • 顯示帶電的電壓閾值：U>0.45 x Un
  • 顯示不帶電的電壓閾值：U<0.10 x Un
  • 過壓保護的電壓閾值：<0.30 x Un
  • 分壓器電容值：18pF，或由客戶定制
  • 工作溫度：-25°C 到 +40°C
  • 絕緣等級：AC 2kV, 1min
  • 產品尺寸(L×W×D)：96x49x95mm

?

技術參數

執行標準IEC61958-2000
工作頻率50Hz/60Hz
標稱電壓值3-6kV
6-12kV
10-24kV
24-40.5kV
分壓器電容值18pF，或由客戶定制
帶電顯示的電壓閾值U>0.45 x Un
不帶電顯示的電壓閾值U<0.10 x Un
過壓保護的電壓閾值U<0.30 x Un
遠傳繼電器輸出節點1A/125V AC
2A/30V DC
輔助電源AC/DC 24-230V
工作溫度-25℃ – +40℃
工作濕度＜95%
絕緣等級2kV,1min
外包裝尺寸(W x H x D)96x49x95
安裝尺寸 ((W x H x D)92x45x87
配線長度標配2M，或由客戶定制

接線示意圖

標識說明
接地端
L3高壓 L3? 耦合信號輸入
L2高壓 L2? 耦合信號輸入
L1高壓 L1? 耦合信號輸入
K1NO帶電輸入，常開節點當任意一項帶電時，K1動作，NO-COM 導通， NC-COM斷開。
COM帶電輸入，公用節點
NC帶電輸入，常閉節點
K2NO不帶電輸入，常開節點當任意一相不帶電時，K2動作，NO-COM 導通，NC-COM 斷開。
COM不帶電輸出，公共節點
NC不帶電輸出，常閉節點
PowerAC/DC 24-230V輔助電源輸入端，交直流通用，無極性



訂購說明
