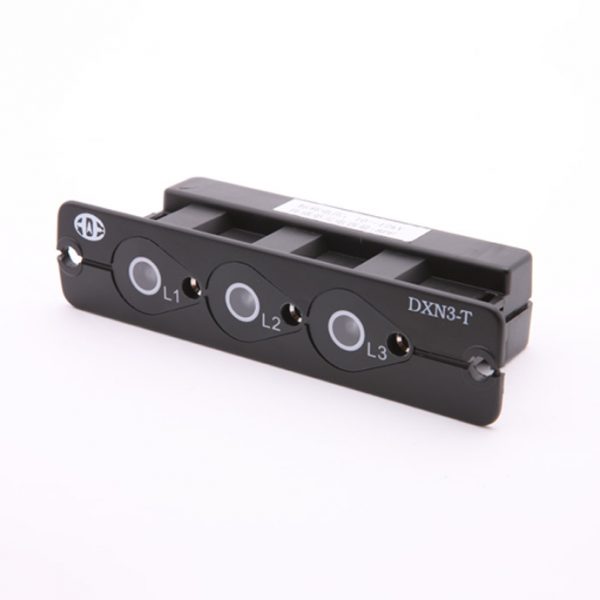

3-40.5kV 帶電顯示器—DXN3-T
關鍵技術指標/產品特征：
概述
運用于中壓開關柜的帶電顯示器
DXN 系列帶電顯示系統（VPIS）通過在中壓開關柜中安裝電容分壓器來實現帶電顯示的功能。
?
產品特征
- 三相帶電顯示系統
- 配合相位識別器可進行核相
- 標稱電壓范圍：3kV- 40.5kV
- 工作頻率： 50/60Hz
- 顯示帶電的電壓閾值： U>0.40 x Unmin
- 顯示不帶電的電壓閾值： U<0.15 x Unmax
- 分壓器電容值：8pF 或由客戶定制
- 工作溫度： -25°C – +40°C
- 絕緣等級: AC 2kV, 1min
- 產品尺寸 (L×W×D)：130x30x55mm
技術參數
| 執行標準 | DL/T538-2006 |
| 工作頻率 | 50Hz/60Hz |
| 標稱電壓 | 3-3.6kV |
| 6-7.2kV | |
| 10-12kV | |
| 20-24kV | |
| 35-40.5kV | |
| 分壓器電容值 | 8pF，或由客戶定制 |
| 顯示帶電的電壓閾值 | U>0.40 x Unmin |
| 顯示不帶電的電壓閾值 | U<0.10 x Unmax |
| 工作溫度 | -25℃ – +40℃ |
| 工作濕度 | ＜95% |
| 絕緣等級 | 2kV,1min |
| 防護等級 | IP20 |
| 外形尺寸 (WxHxD) | 130x30x55 mm |
| 安裝尺寸 (WxHxD) | 105x25x52 mm |
接線示意圖
訂購說明
