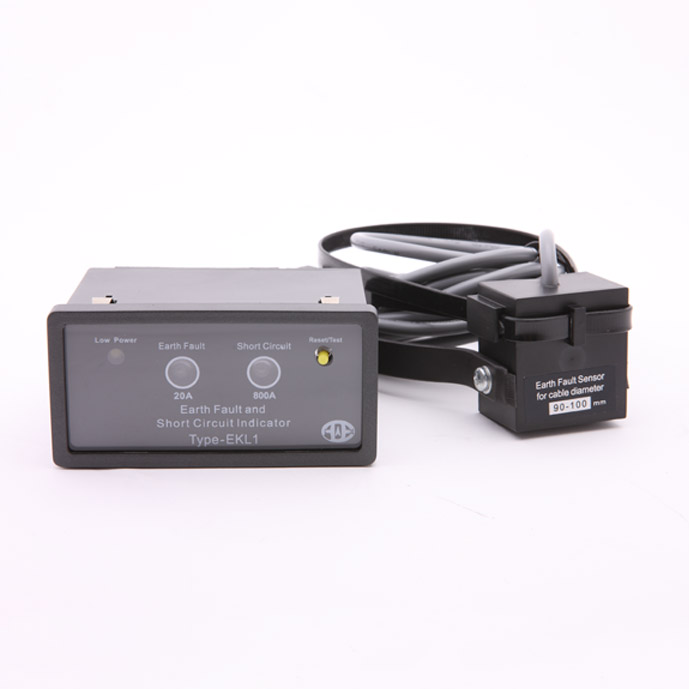

接地故障指示器(適用于3kV-40.5kV 配電系統)
—EKL1B
接地故障指示器廣泛運用于3kV-40.5kV 的配電系統，各種環網柜，開關柜以及電纜分支箱中。通過監測零序電流，指示器可以顯示接地故障。該故障指示器可通過視覺或聽覺報警器來幫助巡檢人員快速找到接地故障發生的位置。
接地故障報警指示：
接地故障傳感器安裝在三相線路的分叉點，用以監測零序電流值的變化，當零序電流變化量達到或超過接地故障報警閾值（報警閾值可根據用戶的需要來設定）時，接地故障傳感器將輸出報警信號，通過光纖傳送到顯示單元，顯示單元上相應的故障指示燈將閃爍報警。
產品特征：
- 接地電流傳感器作為探測器
- 接地故障指示：用一個指示燈指示
- 通過兩個繼電器觸點進行遠傳指示
- 輔助電源：24V-230V DC/AC 或內置鋰電池，并帶有低電位提醒功能
- 帶有復位/測試按鈕
- 可遠程復位
- 自動復位：7s/8h/12h/24h 供用戶選擇設置
技術參數
| 適用電壓等級 | 3kV-40.5kV | ||
| 工作環境 | 溫度 | ?-25°C to +70°C | |
| 濕度 | ≤95% | ||
| ?接地報警電流 | 10A-100A | ||
| 報警電流精度 | ±10% | ||
| 報警響應時間 | 接地故障 | 40ms | |
| 工作電流 | 待機 | ≤10uA | |
| 報警指示 | ≤0.5mA | ||
| 自動復位時間 | 7s/8H/12H/24H | ||
| 輔助電源 | 內置電池 | Li-ion 3.6V/ 2.25Ah | |
| 外界電源 | 24V-230V DC/AC | ||
| 繼電器觸點容量 | 2A 30VDC/1A 125VAC | ||
| 傳感器適用電纜外徑 | 接地故障傳感器 | A 型 | Φ60mm~Φ100mm |
| ?C 型 | Φ80mm~Φ130mm | ||
| 防護等級 | 顯示器 | IP40 | |
| 傳感器 | IP65 | ||
| 接地傳感器電纜長度 | ?2.5米，可定制 | ||
| 面板開口尺寸 (WxH) | 92x45mm | ||
| 顯示盒尺寸 (WxHxD) | 96X48x69mm | ||
| 傳感器尺寸 (WxHxD) | 40x44x27mm | ||
產品尺寸
接線端子說明
| 端子號 | 標識 | 說明 | ||
| 5 | White | Earth Fault Sensor | 接地傳感器白色導線接口 | |
| 6 | Brown | 接地傳感器棕色導線接口 | ||
| 7 | Not connected | 空腳 | ||
| 8 | ||||
| 9 | ||||
| 10 | White | Blinking Lamp | 外部報警裝置白色導線接口 | |
| 11 | Brown | 外部報警裝置棕色導線接口 | ||
| 11 | Remote Reset | 遠程復位開關接線端口 | ||
| 12 | ||||
| 13 | Relay | 故障遠傳繼電器公共節點 | ||
| 14 | 故障遠傳繼電器常閉節點 | |||
| 15 | 故障遠傳繼電器常開節點 | |||
訂購說明
