描述

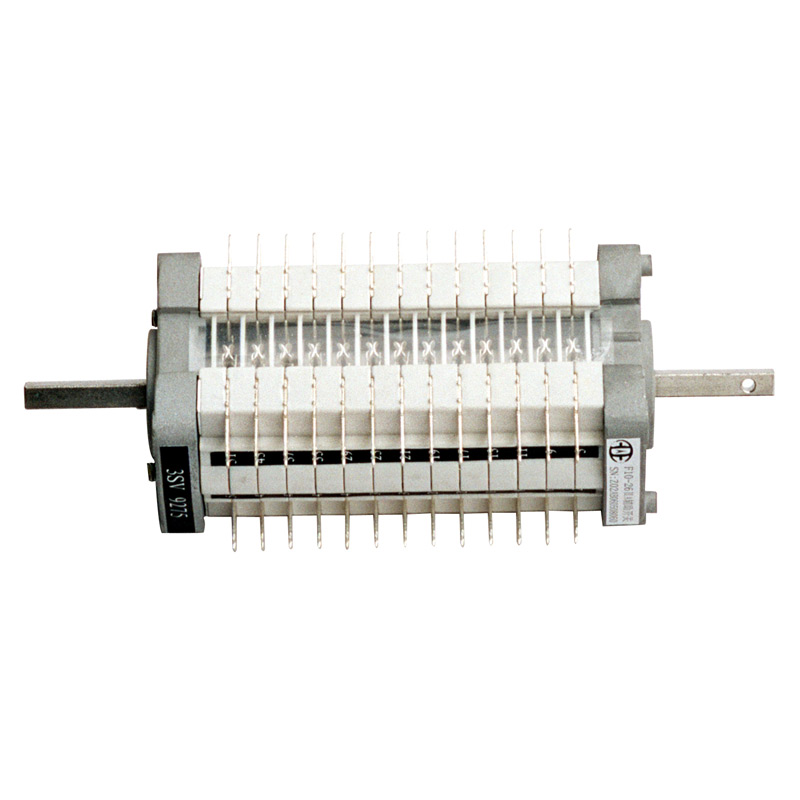

F10系列輔助開關
特性：
- 采用自力式平面滑動接觸，動觸頭由兩個觸片組成，無固定間隙、無觸頭座，能使每對觸頭的接觸壓力一致。
- 采用層疊式結構，觸頭數量可根據需要增減。
- 體積小、結構簡單、操作靈活、安全可靠。
執行標準：GB14048.5-2001
產品概述&應用領域
F10型系列輔助開關主要作為各種高壓斷路器、高壓隔離開關電動操作機構控制回路中的分、合閘信號控制、聯鎖保護接點，也可作為轉換開關、組合開關使用。
技術參數
額定電壓 | AC 220V/380V | ||
DC 110V/220V | |||
額定電流 | 10A | ||
額定開斷電流 | AC-15 | 220V(相電壓） | 10A |
DC-13 | 220V,T=20ms | 3A | |
110V,T=20ms | 6A | ||
角度 | 轉動角度 | 360° | |
工作角度 | 90° | ||
閉合狀態下開點電阻 | ≥1MΩ | |
工頻耐壓 | AC2000V,1min | |
電（機）壽命 | 30000次 | |
主軸尺寸 | 8mm×8mm | |
6mm×6mm | ||
環境 | 海拔高度 | ≤3000m |
溫度 | -40℃~+40℃ | |
濕度 | ≤90% | |
?
型號規格
外形圖、接線圖、安裝尺寸
?
| 型號 | F10-4 | F10-8 | F10-12 | F10-16 | F10-26 |
| 觸頭數 | 2開2閉 | 4開4閉 | 6開6閉 | 8開8閉 | 13開13閉 |
| 長度(L) | 47 | 61 | 75 | 89 | 124 |
