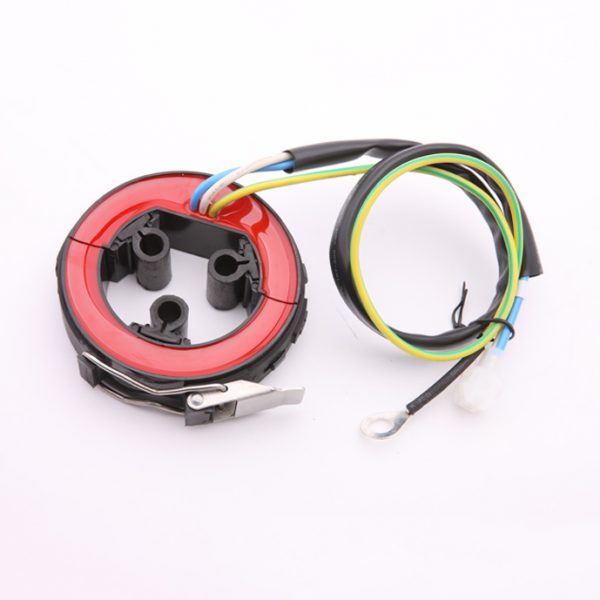

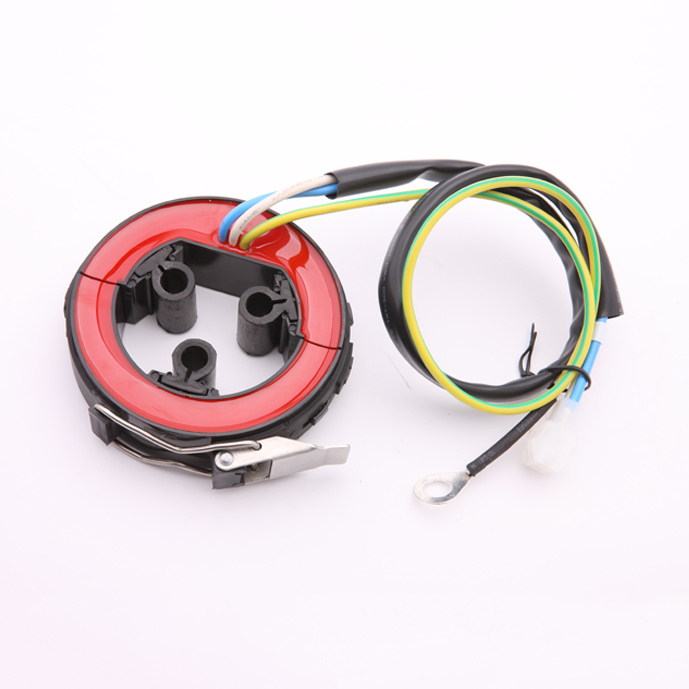

開合式電流互感器用于電流測量與保護—LMZK1-10
關鍵參數/產品特征
LMZK 系列開合式電流互感器適用于10kV-35kV交流電力系統中電氣設備的電流測量或設備保護。廣泛用于緊湊型全絕緣環網開關柜中，如 ABB公司的 SafeRing/Safe Plus… 以及電纜分接箱中?？芍苯影惭b在GIS電纜 和AIS電纜的進出口端。產品的半圓環型鐵芯和二次繞組采用優質環氧樹脂真空澆注。此產品還可以與RTU 和FTU 等遠程終端組成采樣單元，為整個系統提供數據支持。
開合式電流互感器（易開啟），便于安裝（無需更改變電站的電纜網絡）。
P1, P2表示一次極性端， S1,S2 表示二次極性端。
P2,S2 具有同一極性（“—”極性）。
應用范例：
技術參數
| 產品型號 | LMZK1-10 |
| 適用電壓等級 | 10kV |
| 額定一次電流范圍 | 300-600A |
| 額定負載 | ≤5VA |
| 額定頻率 | 50Hz or 60Hz |
| 額定二次電流 | 5A or 1A |
| 額定連續過電流 | 120%I1 |
| 絕緣等級 | AC 3kV, 1min |
| 適用電纜外徑 | Φ20mm to φ40mm |
| 產品尺寸 (d×D×H) (mm) | φ50xφ103×32 |
| 重量 | 1.6 |
| 工作溫度 | -25°C to +40°C |
| 型號 | LMZK1-10 | |
| 電壓等級 | 10kV | |
| 用途 | 測量電流互感器 | |
| 準確級 | 0.5 | 1 |
| 電流比 一次電流:二次電流 （單位：A） | 額定負荷 (VA) | |
| 300:1 | 2.5 | |
| 400:1 | 2.5 | 3.75 |
| 500:1 | 2.5 | 5 |
| 600:1 | 2.5 | 5 |
| 300:5 | 2.5 | |
| 400:5 | 2.5 | 3.75 |
| 500:5 | 2.5 | 5 |
| 600:5 | 2.5 | 5 |
