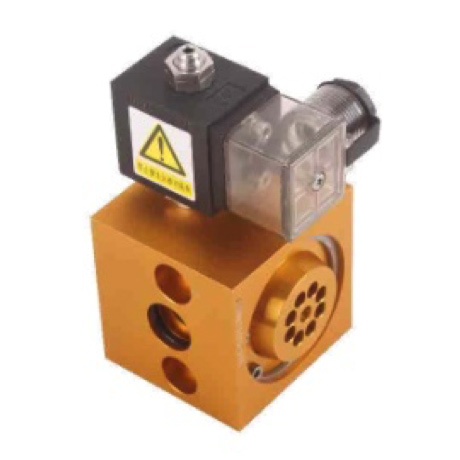

QDC23BG二位三通電磁閥
QDC23BG二位三通電磁閥是機車真空斷路器系統的合閘控制元件。
主要作用
電磁閥安裝于儲風缸和傳動氣缸之間，當斷路器需要合閘時得電打開氣路，當斷路器完成合閘動作后失電關斷氣路。
應用車型
主要適用系統：TDV10A、TDV10直立式真空斷路器。2、主要適用車型：HXD1D（160km機車）、HXD1G、HXD3C、HXD3D等車型。
主要技術指標
| 公稱通徑 | Φ20 mm | |
| 工作壓力 | 0.24～ 1.0 MPa | |
| 氣源接口 | 進風口管螺紋G1/2，出風口Φ19mm | |
| 防護等級 | IP65 | |
| 額定工作電壓 | DC 12 V | |
| 瞬時工作電壓范圍 | DC10.2V ～23V | |
| 線圈電阻 | 11Ω±8% | |
| 線圈連接方式 | FOT固定接線方式 | |
| 工作壽命 | ≥60萬次 | |
| 環 | 溫度 | -40℃～ +70℃ |
| 濕度 | ≤95% | |
| 境 | 適用介質 | 清潔干燥的非腐蝕性壓縮氣體 |
