描述

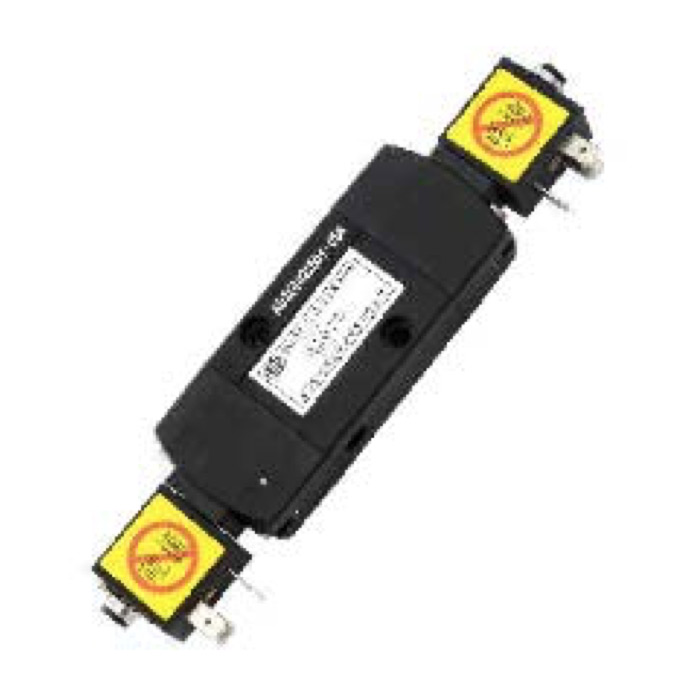

QDC25二位五通電磁閥屬于電力機車產品上控制高壓隔離開關的斷開和閉合的控制元件。
主要作用
電磁閥安裝在高壓隔離開關底板下，通過控制單元板與氣缸相連，兩個線圈控制氣路通道方向，推動氣缸主軸左右運動，實現隔離開關的斷開和閉合。
應用車型
主要適用系統：BT25.04、BT25.04A、BT25.07、BT25.07A系列高壓隔離開關。2、主要適用車型:HXD1、HXD1B、HXD1C、HXD3、HXD3B、馬來西亞動車組、CRH2A、CRH2B、CRH2C、CRH2E、CRH380A、CRH380AL、CRH2A+、高原車、鐵八、神八、神十二等。
主要技術指標
| 公稱通徑 | Φ8 mm | |
| 工作壓力 | 0.2～ 1.0 MPa | |
| 額定工作電壓 | DC110 V | |
| 工作電壓范圍 | DC 77 V ～ 138 V | |
| 線圈電阻 | 4200Ω±8% | |
| 線圈連接方式 | DIN43650B | |
| 工作壽命 | ≥8萬次 | |
| 防護等級 | IP65 | |
| 環 | 溫度 | -40℃～ +70℃ |
| 濕度 | ≤95% | |
| 境 | 適用介質 | 清潔干燥的非腐蝕性壓縮氣體 |
