描述

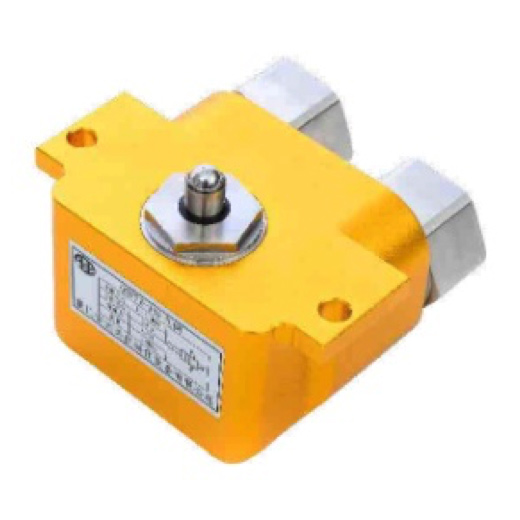

QSF22-20A 氣閥（與QZF-20A氣閥通用）屬于機車安全控制操縱元件。主要作用：氣閥安裝在制動控制器面板下方，用以構成制動控制器氣動機構，在機車需要剎車時快速排氣而使機車快速制動，保障整個機車系統的安全。
應用車型
1、主要適用系統：TKS42B（04）型制動控制器。
2、主要適用車型：HXN2B（資陽）、HXN3B、HXN5B(戚墅堰）等車型。
技主要技術指標
| 工作氣壓范圍 | 0.3～0.8MPa | |
| 最大氣壓 | 1.0MPa | |
| 等效放風口徑 | D＝20mm | |
| 操作行程 | 5mm | |
| 操作力 | ≤45N | |
| 工作壽命 | ≥8萬次 | |
| 環 | 溫度 | -50℃～ +85℃ |
| 濕度 | ≤95% | |
| 境 | 適用介質 | 清潔干燥的非腐蝕性壓縮氣體 |
