描述

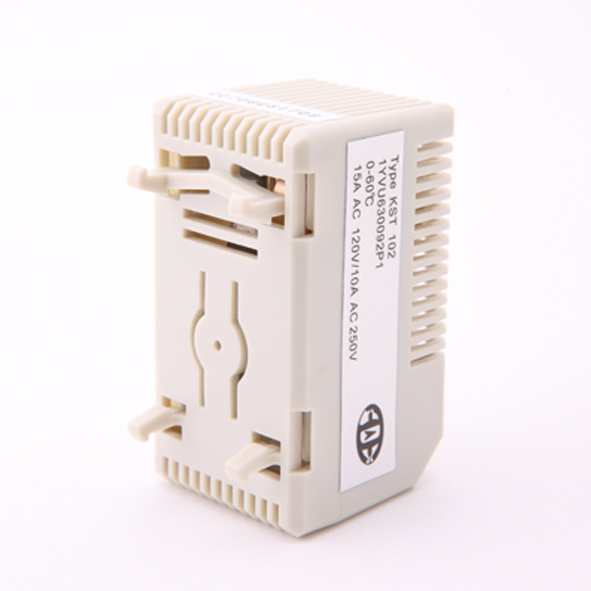

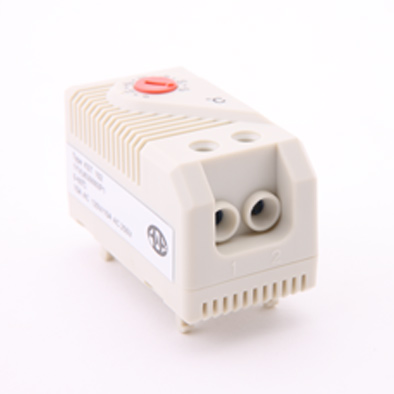

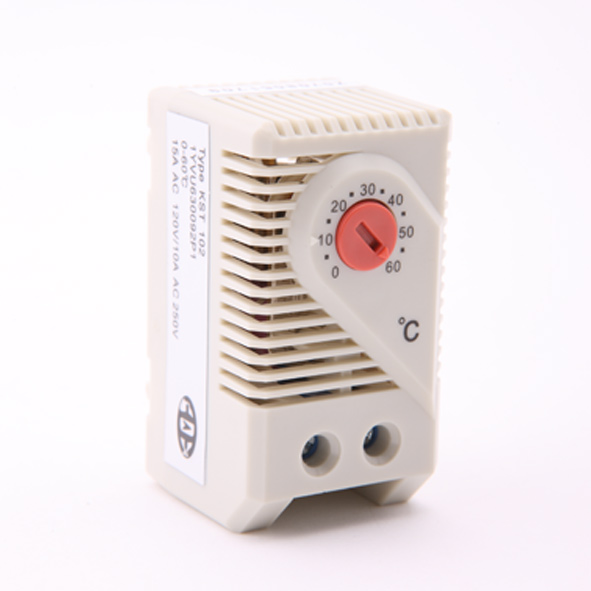

KST系列開關柜專用小型溫控器主要應用于電力設備低溫防凍保護，可以根據現場情況，自動啟動風扇或加熱器，對被測環境的實際溫、濕度自動調節。動作指示通過觸點輸出，當環境溫度高于設定溫度時，溫控器結點動作，真正使開關柜觸頭溫度控制器實現了智能化，更能適應復雜多變的現場情況，從而達到有效的保護設備的目的。
特性：
- 設置精度高，控溫范圍廣
- 體積小
- 高切換性能
- 卡軌式，便于安裝
執行標準:
GB14536-1996
JB/T3751-1997
技術參數
| 通斷溫度差 | ≤7K | 服務壽命 | > 100 000 周期 |
| 溫度設定精度 | ±4℃ | 防護等級 | IP30 |
| 感應元件 | 雙金屬感溫材料 | 外殼材料 | UL94 V-0淺灰色塑料 阻燃 |
| 接觸型態 | 單元動態連接 | 安裝方式 | 35mm DIN導軌卡裝（EN50022） |
| 節點容量 | 10A 250VAC | 安裝尺寸 | 長*寬 35mm*25mm |
| 15A 125VAC | 連接端子扭矩 | 0.5 Nm | |
| 接觸電阻 | < 50mΩ | 連接端子線徑 | 剛性導線0.5~2.5mm2 柔性導線0.5~1.5mm2 |
| 絕緣電阻 | >50MΩ |
型號規格
| 設定范圍 | 型號 | 輸出觸點類型 |
| 10℃（固定型，不可調） | KST101 | 常閉，溫升至設定值時觸點斷開 |
| 0℃～60℃ | KST102 | 常閉，溫升至設定值時觸點斷開 |
| 0℃～60℃ | KST201 | 常開，溫升至設定值時觸點閉合 |
應用領域
- 高低開關柜
- 端子箱
- 箱式變電站
等加熱設備的控制、超溫度告警。
外形圖、接線圖、安裝尺寸
注意事項：
- 本溫控器應安裝在盡可能遠離加熱器或其他發熱導體上方的區域，應保持周圍空氣流通，任何時候溫控器的通氣孔都不能被覆蓋，以確?？刂茰囟鹊臏?zhǔn)確性。
- 由于使用條件范圍很寬，因此用戶最終使用時應對產品的安全運行進行驗證。
?
